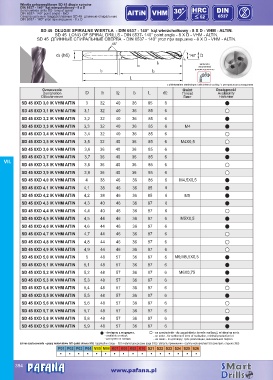

Wiertła pełnowęglikowe SD 45 długie spiralne
DIN 6537 - 140° kąt wierzchołkowy - 8 x D
Solid carbide drills SD long of spiral 30 0 HRC DIN
DIN 6537- 140° point angle - 8xD AlTiN VHM
Cверла цельные твердосплавные SD 45 длинные спиральные 52 6537
DIN 6537 - 140° угол при вершине - 8 x D
SD 45 DŁUGIE SPIRALNE WIERTŁA - DIN 6537 - 140° kąt wierzchołkowy - 8 X D - VHM - ALTiN.
SD 45 LONG OF SPIRAL DRILLS - DIN 6537- 140° point angle - 8 X D - VHM - ALTiN.
SD 45 ДЛИННЫЕ СПИРАЛЬНЫЕ СВЕРЛА - DIN 6537 - 140° угол при вершине - 8 X D - VHM - ALTiN.
45 o

d2 (h6) 140 o D

l1 zalecane
recommend
рекомендованное
l3 l2
L
z chłodzeniem centralnym / with internal cooling / с центральным охлажданием
Oznaczenie Gwint Dostępność
Designation D l1 l2 l3 L d2 Thread Availability
Обозначение Винт Наличие

SD 45 8XD 3,0 IK VHM AlTiN 3 32 40 36 85 6
SD 45 8XD 3,1 IK VHM AlTiN 3,1 32 40 36 85 6
SD 45 8XD 3,2 IK VHM AlTiN 3,2 32 40 36 85 6
SD 45 8XD 3,3 IK VHM AlTiN 3,3 32 40 36 85 6 M4
SD 45 8XD 3,4 IK VHM AlTiN 3,4 32 40 36 85 6
SD 45 8XD 3,5 IK VHM AlTiN 3,5 32 40 36 85 6 M4X0,5
SD 45 8XD 3,6 IK VHM AlTiN 3,6 36 40 36 85 6
SD 45 8XD 3,7 IK VHM AlTiN 3,7 36 40 36 85 6
VII.
SD 45 8XD 3,8 IK VHM AlTiN 3,8 36 40 36 85 6
SD 45 8XD 3,9 IK VHM AlTiN 3,9 36 40 36 85 6
SD 45 8XD 4,0 IK VHM AlTiN 4 38 46 36 85 6 M4,5X0,5

SD 45 8XD 4,1 IK VHM AlTiN 4,1 38 46 36 85 6
SD 45 8XD 4,2 IK VHM AlTiN 4,2 38 46 36 85 6 M5
SD 45 8XD 4,3 IK VHM AlTiN 4,3 40 46 36 97 6
SD 45 8XD 4,4 IK VHM AlTiN 4,4 40 46 36 97 6
SD 45 8XD 4,5 IK VHM AlTiN 4,5 44 46 36 97 6 M5X0,5
SD 45 8XD 4,6 IK VHM AlTiN 4,6 44 46 36 97 6
SD 45 8XD 4,7 IK VHM AlTiN 4,7 44 46 36 97 6
SD 45 8XD 4,8 IK VHM AlTiN 4,8 44 46 36 97 6
SD 45 8XD 4,9 IK VHM AlTiN 4,9 44 46 36 97 6
SD 45 8XD 5,0 IK VHM AlTiN 5 48 57 36 97 6 M6;M5,5X0,5
SD 45 8XD 5,1 IK VHM AlTiN 5,1 48 57 36 97 6
SD 45 8XD 5,2 IK VHM AlTiN 5,2 48 57 36 97 6 M6X0,75
SD 45 8XD 5,3 IK VHM AlTiN 5,3 48 57 36 97 6
SD 45 8XD 5,4 IK VHM AlTiN 5,4 48 57 36 97 6
SD 45 8XD 5,5 IK VHM AlTiN 5,5 48 57 36 97 6
SD 45 8XD 5,6 IK VHM AlTiN 5,6 48 57 36 97 6
SD 45 8XD 5,7 IK VHM AlTiN 5,7 48 57 36 97 6
SD 45 8XD 5,8 IK VHM AlTiN 5,8 48 57 36 97 6
SD 45 8XD 5,9 IK VHM AlTiN 5,9 48 57 36 97 6
- dostępny z magazynu. - na zamówienie - do uzgodnienia: termin realizacji, minimalna seria.
- available on stock. - on order - for settlement: term of realisation, minimal production lot.
- доступен со склада . - на заказ - по договору: срок реализации , минимальная партия .

zakres zastosowania - grupy materiałowe ISO (patrz strona 393) / application range - ISO material groups (see page 393) / область применения - группы материалов ISO (смотреть сторона 393)

P01 P02 P03 P04 M05 M06 K07 K08 K09 K10 S21 S22 S23 S24 S25 S26
®
