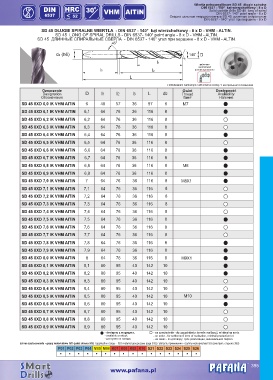

Page 397 - Pafana

Wiertła pełnowęglikowe SD 45 długie spiralne
DIN HRC 30 0 VHM AlTiN DIN 6537 - 140° kąt wierzchołkowy - 8 x D
Solid carbide drills SD 45 long of spiral
DIN 6537- 140° point angle - 8 x D
6537 52 Cверла цельные твердосплавные SD 45 длинные спиральные
DIN 6537 - 140° угол при вершине - 8 x D
SD 45 DŁUGIE SPIRALNE WIERTŁA - DIN 6537 - 140° kąt wierzchołkowy - 8 x D - VHM - ALTiN.
SD 45 LONG OF SPIRAL DRILLS - DIN 6537- 140° point angle - 8 x D - VHM - ALTiN.
SD 45 ДЛИННЫЕ СПИРАЛЬНЫЕ СВЕРЛА - DIN 6537 - 140° угол при вершине - 8 x D - VHM - ALTiN.
45 o

d2 (h6) 140 o D
l1
zalecane
recommend
l3 l2 рекомендованное
L
z chłodzeniem centralnym / with internal cooling / с центральным охлажданием
Oznaczenie Gwint Dostępność
Designation D l1 l2 l3 L d2 Thread Availability
Обозначение Винт Наличие

SD 45 8XD 6,0 IK VHM AlTiN 6 48 57 36 97 6 M7
SD 45 8XD 6,1 IK VHM AlTiN 6,1 64 76 36 116 8
SD 45 8XD 6,2 IK VHM AlTiN 6,2 64 76 36 116 8
SD 45 8XD 6,3 IK VHM AlTiN 6,3 64 76 36 116 8
SD 45 8XD 6,4 IK VHM AlTiN 6,4 64 76 36 116 8
SD 45 8XD 6,5 IK VHM AlTiN 6,5 64 76 36 116 8

SD 45 8XD 6,6 IK VHM AlTiN 6,6 64 76 36 116 8
SD 45 8XD 6,7 IK VHM AlTiN 6,7 64 76 36 116 8
VII.
SD 45 8XD 6,8 IK VHM AlTiN 6,8 64 76 36 116 8 M8
SD 45 8XD 6,9 IK VHM AlTiN 6,9 64 76 36 116 8
SD 45 8XD 7,0 IK VHM AlTiN 7 64 76 36 116 8 M8X1
SD 45 8XD 7,1 IK VHM AlTiN 7,1 64 76 36 116 8
SD 45 8XD 7,2 IK VHM AlTiN 7,2 64 76 36 116 8
SD 45 8XD 7,3 IK VHM AlTiN 7,3 64 76 36 116 8
SD 45 8XD 7,4 IK VHM AlTiN 7,4 64 76 36 116 8
SD 45 8XD 7,5 IK VHM AlTiN 7,5 64 76 36 116 8
SD 45 8XD 7,6 IK VHM AlTiN 7,6 64 76 36 116 8
SD 45 8XD 7,7 IK VHM AlTiN 7,7 64 76 36 116 8
SD 45 8XD 7,8 IK VHM AlTiN 7,8 64 76 36 116 8
SD 45 8XD 7,9 IK VHM AlTiN 7,9 64 76 36 116 8
SD 45 8XD 8,0 IK VHM AlTiN 8 64 76 36 116 8 M9X1
SD 45 8XD 8,1 IK VHM AlTiN 8,1 80 95 40 142 10
SD 45 8XD 8,2 IK VHM AlTiN 8,2 80 95 40 142 10
SD 45 8XD 8,3 IK VHM AlTiN 8,3 80 95 40 142 10
SD 45 8XD 8,4 IK VHM AlTiN 8,4 80 95 40 142 10
SD 45 8XD 8,5 IK VHM AlTiN 8,5 80 95 40 142 10 M10
SD 45 8XD 8,6 IK VHM AlTiN 8,6 80 95 40 142 10
SD 45 8XD 8,7 IK VHM AlTiN 8,7 80 95 40 142 10
SD 45 8XD 8,8 IK VHM AlTiN 8,8 80 95 40 142 10
SD 45 8XD 8,9 IK VHM AlTiN 8,9 80 95 40 142 10
- dostępny z magazynu. - na zamówienie - do uzgodnienia: termin realizacji, minimalna seria.
- available on stock. - on order - for settlement: term of realisation, minimal production lot.
- доступен со склада . - на заказ - по договору: срок реализации , минимальная партия .

zakres zastosowania - grupy materiałowe ISO (patrz strona 393) / application range - ISO material groups (see page 393) / область применения - группы материалов ISO (смотреть сторона 393)

P01 P02 P03 P04 M05 M06 K07 K08 K09 K10 S21 S22 S23 S24 S25 S26
®
