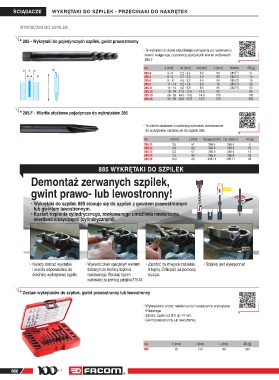

ŚCIĄGACZE
WYKRĘTAKI DO SZPILEK - PRZECINAKI DO NAKRĘTEK

WYKRĘTAKI DO SZPILEK

285 - Wykrętaki do pojedynczych szpilek, gwint prawostronny
• Te wykrętaki śrubowe umożliwiają wykręcenie po nawierceniu
otworu wstępnego za pomocą specjalnych wierteł stożkowych
285.F.
d [mm] d1 [mm] d2 [mm] L [mm] Wiertła [g]
d d2
285.4 3 - 6 2,2 - 3,4 3,0 55 285.F1 5
d1 285.5 6 - 8 3,7 - 4,3 4,0 60 285.F2 10
285.6 8 - 11 4,5 - 5,3 4,5 65 285.F3 15
285.8 11 - 14 6,2 - 7,1 6,0 75 285.F4 25
285.11 14 - 18 8,6 - 9,8 8,5 85 285.F5 50
285.14 18 - 24 11,0 - 12,5 10,0 90 - 85
285.18 24 - 33 14,5 - 16,0 14,0 105 - 165
285.25 33 - 50 20,0 - 22,5 18,0 120 - 350

285.F - Wiertła stożkowe pojedyncze do wykrętaków 285

• Te wiertła stożkowe umożliwiają wiercenie dostosowane
do wykrętaków stożkowych do szpilek 285.

d [mm] L [mm] Ściągacz [mm] Do użycia z [g]
285.F1 3,5 57 285.4 285.4 5
285.F2 4,0 63 285.5 285.5 10
285.F3 5,5 67 285.6 285.6 10
285.F4 7,5 80 285.8 285.8 25
285.F5 10,0 86 285.11 285.11 45
885 WYKRĘTAKI DO SZPILEK

Demontaż zerwanych szpilek,

gwint prawo- lub lewostronny!

• Wykrętaki do szpilek 885 stosuje się do szpilek z gwintem prawostronnym
lub gwintem lewostronnym.
• Kształt trzpienia cylindrycznego, rowkowanego umożliwia nawiercanie
wiertłami klasycznymi (cylindrycznymi).

• Należy dobrać wykrętak • Wywiercić otwór specjalnym wiertłem • Założyć na miejsce zabierak • Szpilka jest wykręcona!
i wiertło odpowiednio do dobranym do średnicy trzpienia 6-kątny. Odkręcić za pomocą
średnicy wykręcanej szpilki. rowkowanego. Wcisnąć trzpień klucza.
rowkowany za pomocą pobijaka 216.40.

Zestaw wykrętaków do szpilek, gwint prawostronny lub lewostronny

• Wykręcanie przez nawiercenie i osadzenie wykrętaka
6-kątnego.
• Zakres: szpilki od Ø 6 do 14 mm.
• Gwint prawostronny lub lewostronny.

H [mm] l [mm] L [mm] [g]
885 25 130 165 540
