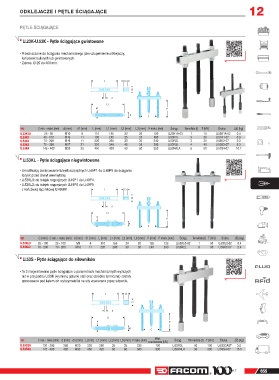

ODKLEJACZE I PĘTLE ŚCIĄGAJĄCE
PĘTLE ŚCIĄGAJĄCE 12

U.23K-U.53K - Pętle ściągające gwintowane

• Przeznaczone do ściągania mechanicznego jako uzupełnienie odklejaczy,
końcówek kulistych lub gwintowanych.
• Zakres: Ø 25 do 400 mm.

L L3
L2
d
L1
d1 P
d C

C min. ÷ maks. [mm] d [mm] d1 [mm] L [mm] L1 (mm) L2 [mm] L3 [mm] P maks. [mm] Ściąg Tonnellate [t] T [kN] Śruba [kg]
U.23K1A 25 - 95 M10 8 110 155 20 20 100 U.23K1A-03 1 10 U.23K1A-02 0.4
U.53K1 40 - 110 M16 11 135 215 25 25 180 U.53R1L 3 30 U.51K1-07 0.9
U.53K2 70 - 200 M16 11 220 280 30 30 240 U.53R2L 3 30 U.53K2-07 2.3
U.53K3 75 - 280 M27 21 320 340 45 35 300 U.53R3L 4 40 U.53S3-07 5.3
U.53K4 145 - 400 M33 25 450 420 50 50 350 U.53R4LA 5 50 U.53S4-07 10.7

U.53KL - Pętle ściągające niegwintowane

• Umożliwiają zastosowanie tulejek rozprężnych U.49P1 do U.49P9 do ściągania
łożysk przez chwyt wewnętrzny.
• U.53KL0: do tulejek rozprężnych U.49P1 do U.49P4.
• U.53KL2: do tulejek rozprężnych U.49P5 do U.49P9
z końcówką łącznikową U.49BR1. L L3
L2

d
L1
d
P
d1
C
C [mm] C min. ÷ maks. [mm] d [mm] d1 [mm] L [mm] L1 (mm) L2 [mm] L3 [mm] P [mm] P maks. [mm] Ściąg Tonnellate [t] T [kN] Śruba [kg]
U.53KL0 25 - 100 25 - 100 M8 6 110 155 20 20 125 125 U.53KL0-02 1 10 U.53KL0-02 0.4
U.53KL2 70 - 200 70 - 200 M16 11 220 280 30 30 240 240 U.53R2L 3 30 U.53K2-07 2.4

U.53S - Pętle ściągające do siłowników

• Te 2 niegwintowane pętle ściągające o parametrach mechanicznych wyższych
niż w przypadku U.53K (wymiary, gatunki stali oraz obróbka termiczna) zostały
opracowane pod kątem ich wytrzymałości na siły wywierane przez siłowniki.

L L3
L2
d
L1
d P
d1 C

Wart.
C min. ÷ maks. [mm] d [mm] d1 [mm] L [mm] L1 (mm) L2 [mm] L3 [mm] P maks. [mm] znamionowa [kN] Ściąg Tonnellate [t] T [kN] Śruba [kg]
U.53S2A 120 - 200 280 M20 220 280 35 35 235 100 U.53R2L 10 100 U.53S2A07 3.0
U.53S4A 170 - 400 420 M33 450 420 60 60 340 300 U.53R4LA 30 300 U.53S4-07 15.5
