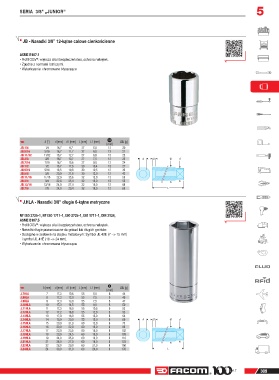

Page 309 - Facom

SERIA 3/8" „JUNIOR”

JB - Nasadki 3/8" 12-kątne calowe cienkościenne 5

ASME B107.1
• Profil OGV : większa siła i bezpieczeństwo, ochrona nakrętek.
®
• Zgodne z normami lotniczymi.
• Wykończenie: chromowane błyszczące.

T
A ["] d [mm] d1 [mm] L [mm] L1 [mm] [g]
[ mm]
JB.1/4 1/4 16,7 9,7 27 6,0 12 20
JB.5/16 5/16 16,7 11,7 27 6,8 12 21
JB.11/32 11/32 16,7 12,7 27 6,8 12 22
JB.3/8 3/8 16,7 13,7 27 7,5 12 23 A L1 d1 d
JB.7/16 7/16 16,7 15,6 27 9,0 12 24
JB.1/2 1/2 16,7 17,6 30 10,4 12 27
JB.9/16 9/16 18,5 19,6 30 10,5 12 33
JB.5/8 5/8 20,0 21,6 30 12,0 12 42
JB.11/16 11/16 22,0 23,6 32 13,0 12 50
JB.3/4 3/4 22,8 25,4 32 15,0 12 55
JB.13/16 13/16 24,0 27,4 32 16,0 12 68
JB.7/8 7/8 24,0 29,4 32 16,0 12 68 L
J.HLA - Nasadki 3/8" długie 6-kątne metryczne

NF ISO 2725-1, NF ISO 1711-1, ISO 2725-1, ISO 1711-1, DIN 3124,
ASME B107.5
®
• Profil OGV : większa siła i bezpieczeństwo, ochrona nakrętek.
• Nasadki długie przeznaczone do gniazd lub długich gwintów.
• Dostępne w zestawie na stojaku metalowym: Symbol JL.40E (7 --> 15 mm)
i symbol JL.41E (16 --> 24 mm).
• Wykończenie: chromowane błyszczące.

A [mm] d [mm] d1 [mm] L [mm] L1 [mm] u [g]
[ mm]
J.7HLA 7 17,3 10,6 55 6,0 6 44
J.8HLA 8 17,3 12,0 55 7,5 6 46
J.9HLA 9 17,3 13,0 55 7,5 6 47
J.10HLA 10 17,3 14,5 55 9,0 6 50
J.11HLA 11 17,3 16,0 55 10,5 6 53
J.12HLA 12 17,2 16,8 55 12,0 6 53
J.13HLA 13 17,0 18,0 55 12,0 6 54
J.14HLA 14 18,0 20,0 55 15,0 6 60 A L1 d1 d
J.15HLA 15 20,0 21,0 60 15,0 6 75
J.16HLA 16 20,0 22,0 60 15,0 6 85
J.17HLA 17 22,0 23,5 60 15,0 6 102
J.18HLA 18 23,0 24,5 60 18,0 6 109
J.19HLA 19 24,0 25,0 60 18,0 6 110
J.21HLA 21 26,0 27,0 60 18,0 6 123
J.22HLA 22 28,0 29,0 60 21,0 6 150
J.24HLA 24 30,0 31,0 60 24,0 6 176 L
