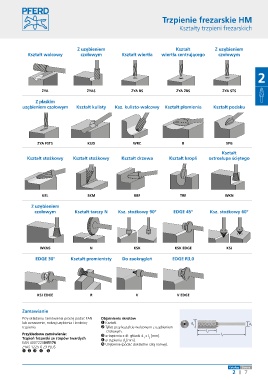

Page 95 - Pferd

Trzpienie frezarskie HM

Kształty trzpieni frezarskich

Z uzębieniem Kształt Z uzębieniem
Kształt walcowy czołowym Kształt wiertła wiertła centrującego czołowym

2

ZYA ZYAS ZYA BS ZYA ZBS ZYA STS
Z płaskim
uzębieniem czołowym Kształt kulisty Ksz. kulisto-walcowy Kształt płomienia Kształt pocisku

ZYA FSTS KUD WRC B SPG

Kształt
Kształt stożkowy Kształt stożkowy Kształt drzewa Kształt kropli ostrosłupa ściętego

KEL SKM RBF TRE WKN
Z uzębieniem
czołowym Kształt tarczy N Ksz. stożkowy 90° EDGE 45° Ksz. stożkowy 60°

WKNS N KSK KSK EDGE KSJ

EDGE 30° Kształt promienisty Do zaokrągleń EDGE R3,0

KSJ EDGE R V V EDGE

Zamawianie

Przy składaniu zamówienia proszę podać EAN Objaśnienie skrótów
lub oznaczenie, rodzaj uzębienia i średnicę ➊ Kształt. d 1 d
trzpienia. ➋ Tylko przy kształcie walcowym z uzębieniem 2
czołowym. l 2
Przykładowe zamówienie: ➌ ø trzpienia x dł. główki d x l [mm]. l 1
Trzpień frezarski ze stopów twardych ➍ ø trzpienia d [mm]. 1 2
EAN 4007220045176 ➎ Uzębienie (podać dokładnie całą nazwę).
2
ZYAS 1225 6 Z3 PLUS
➊ ➋ ➌ ➍ ➎
