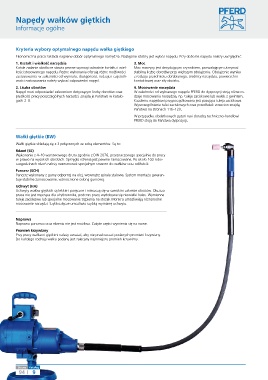

Napędy wałków giętkich

Informacje ogólne

Kryteria wybory optymalnego napędu wałka giętkiego
Ekonomiczna praca zakłada najpierw dobór optymalnego narzędzia. Następnie istotny jest wybór napędu. Przy doborze napędu należy uwzględnić:
1. Kształt i wielkość narzędzia 3. Moc
Każde zadanie obróbcze stawia pewne wymogi odnośnie kształtu i wiel- Moc maszyny jest decydującym czynnikiem, pozwalającym utrzymać
kości stosowanego napędu. Rożne wykonania oferują różne możliwości stabilną liczbę obrotów przy większym obciążeniu. Obciążenie wynika
zastosowania: w zależności od wymiaru, dostępności, rodzaju i częstotli- z rodzaju przedmiotu obrabianego, średnicy narzędzia, powierzchni
wości zastosowania należy wybrać odpowiedni napęd. kontaktowej oraz siły docisku.
2. Liczba obrotów 4. Mocowanie narzędzia
Napęd musi odpowiadać zaleceniom dotyczącym liczby obrotów oraz W zależności od wybranego napędu PFERD do dyspozycji stoją różne ro-
prędkości pracy poszczególnych narzędzi. Znajdą je Państwo w katalo- dzaje mocowania narzędzia, np. tuleje zaciskowe lub wałek z gwintem.
gach 2–8. Każdemu napędowi przyporządkowana jest pasująca tuleja zaciskowa.
Wyszczególnienie tulei zaciskowych oraz przedłużek wrzecion znajdą
Państwo na stronach 116–120.
W przypadku dodatkowych pytań nasi doradcy techniczno-handlowi
PFERD stoją do Państwa dyspozycji.

Wałki giętkie (BW)
Wałki giętkie składają się z 3 połączonych ze sobą elementów. Są to:
Rdzeń (SE)
Wykonanie z 4–10 warstwowego drutu zgodnie z DIN 2076, przeznaczonego specjalnie do pracy
w prawo na wysokich obrotach. Sprzęgło rdzenia jest pewnie zamocowane. Po około 100 robo-
czogodzinach rdzeń należy nasmarować specjalnym smarem do wałków oraz odtłuścić.
Pancerz (SCH)
Pancerz wykonany z gumy odpornej na olej, wewnątrz spirala stalowa. System montażu gwaran-
tuje stabilne zamocowanie, wzmocnione osłoną gumową.
Uchwyt (HA)
Uchwyty wałów giętkich są lekkie i poręczne i mieszczą się w szerokim zakresie obrotów. Dłuższa
praca nie jest męcząca dla użytkownika, podczas pracy wydobywa się niewielki hałas. Wymienne
tuleje zaciskowe lub specjalne mocowanie trzpienia na stożek Morse‘a umożliwiają różnorodne
mocowanie narzędzi. Szybkozłącze umożliwia szybką wymianę uchwytu.

Naprawa
Naprawa pancerza oraz rdzenia nie jest możliwa. Zużyte części wymienia się na nowe.
Promień krzywizny
Przy pracy wałkami giętkimi należy uważać, aby nie przekraczać podanych promieni krzywizny.
Do każdego rodzaju wałka podany jest zalecany najmniejszy promień krzywizny.
