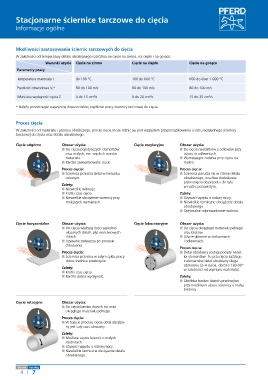

Stacjonarne ściernice tarczowe do cięcia

Informacje ogólne

Możliwości zastosowania ściernic tarczowych do cięcia
W zależności od temperatury detalu obrabianego rozróżnia się cięcie na zimno, na ciepło i na gorąco.
Warunki użycia Cięcie na zimno Cięcie na ciepło Cięcie na gorąco
Parametry pracy
Temperatura materiału T do 100 °C 100 do 600 °C 600 do über 1 000 °C

Prędkość obwodowa V s * 80 do 100 m/s 80 do 100 m/s 80 do 100 m/s
Właściwa wydajność cięcia Z 4 do 15 cm²/s 8 do 20 cm²/s 15 do 35 cm²/s

* Należy przestrzegać najwyższej dopuszczalnej prędkości pracy ściernicy tarczowej do cięcia.

Proces cięcia

W zależności od materiału i procesu obróbczego, proces cięcia może różnić się pod względem przyporządkowania i ruchu względnego ściernicy
tarczowej do cięcia oraz detalu obrabianego.

Cięcie odgórne Obszar użycia: Cięcie oscylacyjne Obszar użycia:
■ Do cięcia pojedynczych elementów ■ Do cięcia naddatków z odlewów przy
oraz małych, ew. wąskich warstw użyciu w odlewniach.
materiału. ■ Wymagające zadania przy cięciu na
■ Bardzo zaawansowane cięcie. mokro.
Proces cięcia: Proces cięcia:
■ Ściernica przecina detal w kierunku ■ Ściernica porusza się w stronę detalu
osiowym. obrabianego, możliwe dodatkowe
przesunięcia do przodu i do tyłu
Zalety: w ruchu posuwistym.
■ Niewielkie wibracje.
■ Krótki czas cięcia. Zalety:
■ Niewielkie obciążenie ściernicy przy ■ Używać napędu o niskiej mocy.
mniejszych wymiarach. ■ Niewielkie termiczne obciążenie detalu
obrabianego.
■ Optymalne odprowadzanie wiórów.

Cięcie horyzontalne Obszar użycia: Cięcie laboratoryjne Obszar użycia:
■ Do cięcia większej ilości sąsiednio ■ Do cięcia okrągłego materiału pełnego
ułożonych detali, płyt warstwowych oraz bloków.
i blach. ■ Użycie głównie w stalowniach
■ Używane zwłaszcza po procesie i odlewniach.
chłodzenia.
Proces cięcia:
Proces cięcia: ■ Detal obrabiany zostaje pocięty na kil-
■ Ściernica przecina w całym cyklu pracy ka elementów. Po przecięciu każdego
różne średnice przekrojów. z elementów detal obrabiany ulega
obróceniu (2–4 cięcia, obrót o 180-90°
Zalety: w zależności od wymiaru materiału).
■ Krótki czas cięcia.
■ Bardzo dobra wydajność. Zalety:
■ Obróbka bardzo dużych przekrojów,
przy możliwym użyciu ściernicy o małej
średnicy.

Cięcie rotacyjne Obszar użycia:
■ Do cięcia bardzo dużych rur oraz
okrągłego materiału pełnego.
Proces cięcia:
■ W trakcie procesu cięcia detal obrabia-
ny jest cały czas obracany.
Zalety:
■ Możliwe użycie ściernic o małych
średnicach.
■ Używać napędu o niskiej mocy.
■ Niewielkie termiczne obciążenie detalu
obrabianego.
