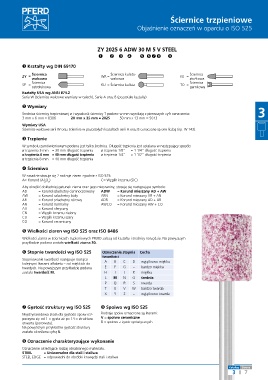

Ściernice trzpieniowe

Objaśnienie oznaczeń w oparciu o ISO 525

ZY 2025 6 ADW 30 M 5 V STEEL
➊ ➋ ➌ ➍ ➎ ➏ ➐ ➑ ➒

➊ Kształty wg DIN 69170
Ściernica Ściernica kulisto- Ściernica
ZY = WR = KE =
walcowa walcowa stożkowa
SP = Ściernica KU = Ściernica kulista TO = Ściernica
ostrołukowa garnkowa
Kształty USA wg ANSI B74.2
Seria W (ściernice walcowe wymiary w calach), Serie A oraz B (pozostałe kształty)

➋ Wymiary
Średnica ściernicy trzpieniowej ø i wysokość ściernicy T podane w mm wynikają z pierwszych cyfr oznaczenia: 3
3 mm x 6 mm = 0306 20 mm x 25 mm = 2025 50 mm x 13 mm = 5013
Wymiary USA
Ściernice walcowe serii W oraz ściernice w pozostałych kształtach serii A oraz B oznaczone są one liczbą (np. W 143).

➌ Trzpienie
W symbolu zamówieniowym podana jest tylko średnica. Długość trzpienia jest ustalana w następujący sposób:
ø trzpienia 3 mm = 30 mm długość trzpienia ø trzpienia 1/8“ = 1 1/4“ długość trzpienia
ø trzpienia 6 mm = 40 mm długość trzpienia ø trzpienia 1/4“ = 1 1/2“ długość trzpienia
ø trzpienia 8 mm = 40 mm długość trzpienia

➍ Ścierniwo
W zasadzie stosuje się 2 rodzaje ziaren zgodnie z ISO 525:
A= Korund (Al O ) C= Węglik krzemu (SiC)
2 3
Aby określić dokładniej gatunek ziarna oraz jego mieszaniny, stosuje się następujące symbole:
AD = Korund szlachetny ciemnoczerwony ADW = Korund mieszany AD + AW
AW = Korund szlachetny biały ARN = Korund mieszany AR + AN
AR = Korund szlachetny różowy ADR = Korund mieszany AD + AR
AN = Korund normalny AWCO = Korund mieszany AW + CO
AH = Korund sferyczny
CN = Węglik krzemu zielony
CU = Węglik krzemu szary
CO = Korund ceramiczny
➎ Wielkości ziaren wg ISO 525 oraz ISO 8486
Wielkości ziarna w ściernicach trzpieniowych PFERD zależą od kształtu i średnicy narzędzia. Na powyższym
przykładzie podana została wielkość ziarna 30.
➏ Stopnie twardości wg ISO 525 Oznaczenie stopnia Cecha
twardości
Stopniowanie twardości następuje rosnąco
kolejnymi literami alfabetu – od miękkich do A B C D wyjątkowo miękka
twardych. Na powyższym przykładzie podana E F G – bardzo miękka
została twardość M. H I J K miękka
L M N O średnia
P Q R S twarda
T U V W bardzo twarda
X Y Z – wyjątkowo twarda

➐ Gęstość struktury wg ISO 525 ➑ Spoiwo wg ISO 525
Międzynarodowa skala dla gęstości spoiw roz- Rodzaje spoiw oznaczone są literami:
poczyna się od 1 = gęsta aż po 14 = struktura V = spoiwo ceramiczne
otwarta (porowata). B = spoiwo z żywic syntetycznych
Na powyższym przykładzie gęstość struktury
została określona cyfrą 5.

➒ Oznaczenie charakteryzujące wykonanie
Oznaczenie określające rodzaj obrabianego materiału.
STEEL = Uniwersalne dla stali i staliwa
STEEL EDGE = odpowiedni do obróbki krawędzi stali i staliwa
