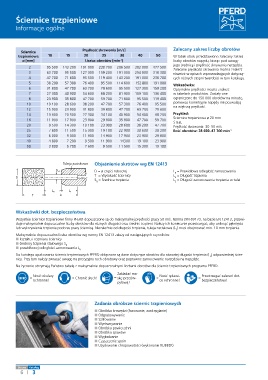

Ściernice trzpieniowe

Informacje ogólne

Ściernica Prędkość skrawania [m/s] Zalecany zakres liczby obrotów
trzpieniowa 10 15 20 25 30 40 50 W tabeli obok przedstawiono zalecany zakres
-1
ø [mm] Liczba obrotów [min ] liczby obrotów napędu, biorąc pod uwagę
jego średnicę i prędkość skrawania narzędzia.
2 95 500 143 200 191 000 238 700 286 500 382 000 477 500 Zalecane prędkości skrawania można znaleźć
3 63 700 95 500 127 300 159 200 191 000 254 600 318 300 również w opisach wprowadzających dotyczą-
4 47 700 71 600 95 500 119 400 143 200 191 000 238 700 cych różnych stopni twardości w tym katalogu.
5 38 200 57 300 76 400 95 500 114 600 152 800 191 000 Wskazówka:
6 31 800 47 700 63 700 79 600 95 500 127 300 159 200 Optymalne prędkości można znaleźć
7 27 300 40 900 54 600 68 200 81 900 109 100 136 400 w tabelach produktów. Zostały one
8 23 900 35 800 47 700 59 700 71 600 95 500 119 400 ograniczone do 150 000 obrotów na minutę,
10 19 100 28 600 38 200 47 700 57 300 76 400 95 500 ponieważ komercyjne napędy nie pozwalają
na większą prędkość.
12 15 900 23 900 31 800 39 800 47 700 63 700 79 600
14 13 600 20 500 27 300 34 100 40 900 54 600 68 200 Przykład:
16 11 900 17 900 23 900 29 800 35 800 47 700 59 700 Ściernica trzpieniowa ø 20 mm
STEEL
20 9 500 14 300 19 100 23 900 28 600 38 200 47 700 Prędkość skrawania: 30–50 m/s
25 7 600 11 500 15 300 19 100 22 900 30 600 38 200 Ilość obrotów: 28 600–47 700 min -1
32 6 000 9 000 11 900 14 900 17 900 23 900 29 800
40 4 800 7 200 9 500 11 900 14300 19 100 23 900
50 3 800 5 700 7 600 9 500 11 500 15 300 19 100

Tuleja zaciskowa Objaśnienie skrótów wg EN 12413
D = ø części roboczej L = Prawidłowa odległość zamocowania
S d 0
T = Wysokość ściernicy L = Długość trzpienia
D 2
S = Średnica trzpienia L = Długość zamocowania trzpienia w tulei
d 3
L 0 L 3
T L2

Wskazówki dot. bezpieczeństwa
Wszystkie ściernice trzpieniowe firmy PFERD dopuszczone są do maksymalnej prędkości pracy 50 m/s. Norma DIN 69170, na bazie EN 12413, przewi-
duje maksymalnie dopuszczalne liczby obrotów dla różnych długości oraz średnic trzpieni. Należy ich koniecznie przestrzegać, aby uniknąć pęknięcia
lub wykrzywienia trzpienia podczas pracy ściernicą. Niezależnie od długości trzpienia, tuleja zaciskowa (L ) musi obejmować min. 10 mm trzpienia.
3
Maksymalnie dopuszczalna liczba obrotów wg normy EN 12413 zależy od następujących czynników:
■ kształtu i rozmiaru ściernicy
■ średnicy trzpienia stalowego S d
■ prawidłowej odległości zamocowania L 0
Do każdego opakowania ściernic trzpieniowych PFERD dołączone są dane dotyczące obrotów dla otwartej długości trzpienia (L ) odpowiedniej ścier-
0
nicy. Przy tym należy zwracać uwagę na precyzyjny ruch obrotowy oraz poprawne zamocowanie narzędzia na napędzie.
Na życzenie otrzymają Państwo tabelę z maksymalnie dopuszczalnymi liczbami obrotów dla ściernic trzpieniowych programu PFERD.
Zakładać ma-
= Nosić okulary = Chronić słuch! = skę przeciw- = Nosić rękawi- = Przestrzegać zaleceń dot.
ochronne! ce ochronne! bezpieczeństwa!
pyłową!

Zadania obróbcze ściernic trzpieniowych

■ Obróbka krawędzi (fazowanie, zaokrąglanie)
■ Odgratowywanie
■ Szlifowanie
■ Wyrównywanie
■ Obróbka powierzchni
■ Obróbka spawów
■ Wygładzanie
■ Czyszczenie spoin
■ Uzyskiwanie chropowatości (wykonanie RUBBER)
