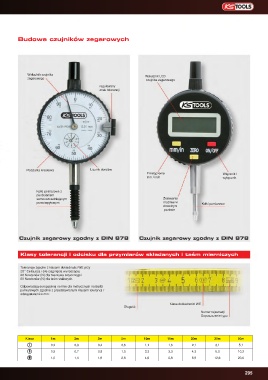

Budowa czujników zegarowych

Wskaźnik czujnika Wskaźnik LCD
zegarowego
czujnika zegarowego
regulowany
znak tolerancji

Podziałka kreskowa Licznik obrotów
Przełączenie Włącznik /
mm / inch wyłącznik

Kołki pomiarowe z
pierścieniem
samouszczelniającym Zerowanie
przeciwpyłowym możliwe w Kołki pomiarowe
dowolnym
punkcie

Czujnik zegarowy zgodny z DIN 878 Czujnik zegarowy zgodny z DIN 878

Klasy tolerancji i odcisku dla przymiarów składanych i taśm mierniczych

Tolerancje zgodne z klasami dokładności WE przy
20° Celsjusza i sile ciągnięcia wynoszącej
20 Newtonów (N) dla tworzywa sztucznego i
50 Newtonów (N) dla taśm stalowych.
Odpowiadają europejskiej normie dla metrycznych narzędzi
pomiarowych zgodnie z przedstawionymi klasami tolerancji /
odstępstwami w mm:
Klasa dokładności WE
Długość
Numer rejestracji
Dopuszczenie typu

Klasa 1m 2m 3m 5m 10m 15m 20m 30m 50m
I 0,2 0,3 0,4 0,6 1,1 1,6 2,1 3,1 5,1
II 0,5 0,7 0,9 1,3 2,3 3,3 4,3 6,3 10,3
III 1,0 1,4 1,8 2,6 4,6 6,6 8,6 12,6 20,6

295
