P. 298

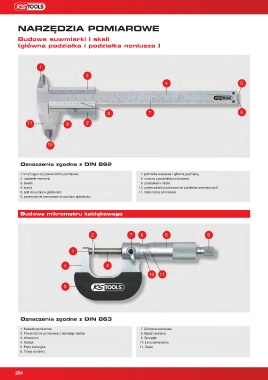

NARZĘDZIA POMIAROWE
Budowa suwmiarki i skali
(główna podziałka i podziałka noniusza )
Oznaczenia zgodne z DIN 862
1. krzyżujące się powierzchnie pomiarowe 7. podziałka kreskowa z główną podziałką
2. ustalenie momentu 8. noniusz z podziałką noniuszową
3. suwak 9. przesuwana nóżka
4. szyna 10. powierzchnie pomiarowe do pomiarów zewnętrznych
5. pręt do pomiaru głębokości 11. stała nóżka pomiarowa
6. powierzchnie pomiarowe do pomiaru głębokości
Budowa mikrometru kabłąkowego
Oznaczenia zgodne z DIN 863
1. Kowadło pomiarowe 7. Dźwignia zaciskowa
2. Powierzchnie pomiarowe z twardego metalu 8. Bęben skalarny
3. Wrzeciono 9. Sprzęgło
4. Kabłąk 10. Linia odniesienia
5. Płyta izolacyjna 11. Skale
6. Tuleja skalarna
294
