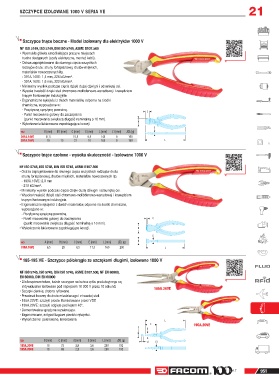

Page 951 - Facom

SZCZYPCE IZOLOWANE 1000 V SERIA VE

Szczypce tnące boczne - Model izolowany dla elektryków 1000 V 21

NF ISO 5749, ISO 5749, DIN ISO 5749, ASME B107.500
• Wysmukła główka umożliwiająca pracę w miejscach
trudno dostępnych (szafy elektryczne, montaż kabli).
• Ostrza zaprojektowane do równego cięcia wszystkich
rodzajów drutu: struny fortepianowej, drutów miękkich,
materiałów nowoczesnych itp.
- 391A.14VE: 1,4 mm, 225 kG/mm².
- 391A.16VE: 1,6 mm, 220 kG/mm².
• Minimalny wysiłek podczas cięcia dzięki dużej dźwigni i odsuniętej osi.
• Wysoka trwałość dzięki stali chromowo-molibdenowo-wanadowej i krawędziom
tnącym hartowanym indukcyjnie.
• Ergonomiczne rękojeści z dwóch materiałów, odporne na środki
chemiczne, wyposażone w:
- Pozytywną sprężynę powrotną. C
- Punkt mocowania gotowy do zaczepiania
(punkt mocowania zwiększa długość nominalną o 10 mm).
• Wykończenie lakierowane zapobiegające korozji. B
E
B [mm] B1 [mm] C [mm] E [mm] L [mm] L1 [mm] [g]
391A.14VE 21,5 15,5 9,5 145 9 190
391A.16VE 19 15 21 10 165 9 190 L

Szczypce tnące czołowe - wysoka skuteczność - Izolowane 1000 V

NF ISO 5748, ISO 5748, DIN ISO 5748, ASME B107.500
• Ostrza zaprojektowane do równego cięcia wszystkich rodzajów drutu:
struny fortepianowej, drutów miękkich, materiałów nowoczesnych itp.
- 190A.16VE: 2,0 mm
- 210 kG/mm².
• Minimalny wysiłek podczas cięcia dzięki dużej dźwigni i odsuniętej osi.
• Wysoka trwałość dzięki stali chromowo-molibdenowo-wanadowej i krawędziom
tnącym hartowanym indukcyjnie.
• Ergonomiczne rękojeści z dwóch materiałów, odporne na środki chemiczne,
wyposażone w:
- Pozytywną sprężynę powrotną.
- Punkt mocowania gotowy do zaczepiania C
(punkt mocowania zwiększa długość nominalną o 10 mm).
• Wykończenie lakierowane zapobiegające korozji. B
E
A [mm] B [mm] C [mm] E [mm] L [mm] [g] H
190A.16VE 6,5 28 6,5 11,5 160 200

185-195.VE - Szczypce półokrągłe ze szczękami długimi, izolowane 1000 V

NF ISO 5745, ISO 5745, DIN ISO 5745, ASME B107.500, NF EN 60900,
EN 60900, DIN EN 60900
• Dla bezpieczeństwa, każde szczypce na końcu cyklu produkcyjnego są
indywidualnie testowane pod napięciem 10 000 V przez 10 sekund. 185A.20VE
• Szczęki cienkie, drobno ryflowane.
• Przecinak boczny do drutu miedzianego i z twardej stali.
• 185A.20VE: szczęki proste. Kontrolowane przez VDE
• 195A.20VE: szczęki odgięte pod kątem 40°.
• Demontowalna sprężyna rozwierająca.
• Ergonomiczne, antypoślizgowe powłoki rękojeści.
• Wykończenie: polerowane, lakierowane. L
C 195A.20VE
E
B
B [mm] C [mm] d [mm] E [mm] L [mm] [g] d E1
185A.20VE 18 75 2,9 3,6 200 192
195A.20VE 18 69 2,9 3,6 200 192

950 L AT 951
