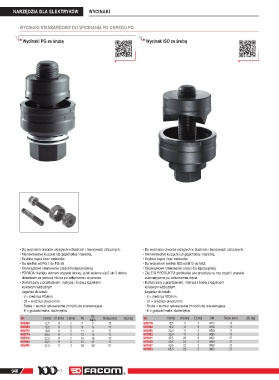

Page 946 - Facom

NARZĘDZIA DLA ELEKTRYKÓW
WYCINAKI

WYCINAKI STANDARDOWE DO WYCINANIA PO OKRĘGU PG
Wycinaki PG ze śrubą Wycinak ISO ze śrubą

• Do wycinania otworów okragłych w blachach i tworzywach sztucznych. • Do wycinania otworów okragłych w blachach i tworzywach sztucznych.
• Manewrowanie kluczem lub grzechotką / nasadką. • Manewrowanie kluczem lub grzechotką / nasadką.
• Szybkie cięcie i bez zadziorów. • Szybkie cięcie i bez zadziorów.
• Do średnic od PG 7 do PG 48. • Do wszystkich średnic ISO od M12 do M63.
• Obowiązkowe smarowanie części dla lepszej pracy. • Obowiązkowe smarowanie części dla lepszej pracy.
• PORADA: wycięty element wypada łatwiej, jeżeli wykona się 2 lub 3 obroty • ZALETA PRODUKTU: podkładka jest przecięta na trzy części i wypada
dodatkowe za pomocą klucza po zakończeniu wycinania. automatycznie po zakończeniu cięcia.
• Dostarczany z przebijakiem, matrycą i śrubą z łożyskiem • Dostarczany z przebijakiem, matrycą i śrubą z łożyskiem
kulkowym wzdłużnym. kulkowym wzdłużnym.
Legenda do tabeli: Legenda do tabeli:
- d = średnica PG/mm. - d = średnica ISO/mm.
- d1 = średnica otworu/mm. - d1 = średnica otworu/mm.
- Śruba = wymiar spłaszczenia (mm)/śruba manewrująca. - Śruba = wymiar spłaszczenia (mm)/śruba manewrująca.
- E = grubość/maks. stal/miękka. - E = grubość/maks. stal/miękka.
PG
d [mm] d1 [mm] E [mm] PG diâm. Śruba [mm] [kg] d [mm] d1 [mm] E [mm] DIN Śruba [mm] [kg]
985968 12,7 11 2 7 7 17 693716 12,5 11 2 M12 17
985969 15,2 11 2 9 9 17 697590 16,2 11 2 M16 17
985972 18,6 11 2 11 11 17 693695 20,4 11 2 M20 17
985974 20,4 11 2 13 13 17 697602 25,4 11 2 M25 17
985978 22,5 11 2 16 16 17 697611 32,5 22 2 M32 27
985984 28,3 11 3 21 21 17 697645 40,5 22 2 M40 27
985995 37,0 11 3 29 29 27 697637 50,5 22 2 M50 27
697653 63,5 22 2 M63 27

946 L AT 947
