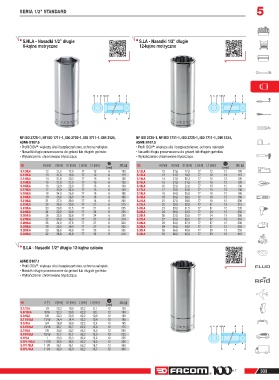

SERIA 1/2" STANDARD

S.HLA - Nasadki 1/2" długie S.LA - Nasadki 1/2" długie 5
6-kątne metryczne 12-kątne metryczne

A L1 d1 d A L1 d1 d

L L

NF ISO 2725-1, NF ISO 1711-1, ISO 2725-1, ISO 1711-1, DIN 3124, NF ISO 2725-1, NF ISO 1711-1, ISO 2725-1, ISO 1711-1, DIN 3124,
ASME B107.5 ASME B107.5
®
®
• Profil OGV : większa siła i bezpieczeństwo, ochrona nakrętek. • Profil OGV : większa siła i bezpieczeństwo, ochrona nakrętek.
• Nasadki długie przeznaczone do gniazd lub długich gwintów. • Nasadki długie przeznaczone do gniazd lub długich gwintów.
• Wykończenie: chromowane błyszczące. • Wykończenie: chromowane błyszczące.
u T
A [mm] d [mm] d1 [mm] L [mm] L1 [mm] [g] A [mm] d [mm] d1 [mm] L [mm] L1 [mm] [g]
[ mm] [ mm]
S.12HLA 12 21,8 17,8 77 12 6 105 S.12LA 12 21,8 17,8 77 12 12 105
S.13HLA 13 21,8 19,0 77 12 6 115 S.13LA 13 21,8 19,0 77 12 12 115
S.14HLA 14 21,8 20,3 77 15 6 120 S.14LA 14 21,8 20,3 77 15 12 120
S.15HLA 15 21,8 21,5 77 15 6 125 S.15LA 15 21,8 21,5 77 15 12 125
S.16HLA 16 22,0 22,8 77 15 6 130 S.16LA 16 22,0 22,8 77 15 12 130
S.17HLA 17 23,0 24,0 77 15 6 140 S.17LA 17 23,0 24,0 77 15 12 140
S.18HLA 18 24,0 25,0 77 18 6 160 S.18LA 18 24,0 25,0 77 18 12 160
S.19HLA 19 25,0 26,5 77 18 6 160 S.19LA 19 25,0 26,5 77 18 12 160
S.21HLA 21 27,0 29,0 77 18 6 200 S.21LA 21 27,0 29,0 77 18 12 200
S.22HLA 22 28,0 30,0 77 21 6 215 S.22LA 22 28,0 30,0 77 21 12 215
S.23HLA 23 29,0 31,5 77 21 6 235 S.23LA 23 29,0 31,5 77 21 12 235
S.24HLA 24 30,0 32,8 77 24 6 255 S.24LA 24 30,0 32,8 77 24 12 255
S.26HLA 26 32,0 35,0 77 24 6 280 S.26LA 26 32,0 35,0 77 24 12 280
S.27HLA 27 33,0 36,5 77 27 6 310 S.27LA 27 33,0 36,5 77 27 12 310
S.28HLA 28 34,0 37,8 77 27 6 330 S.28LA 28 34,0 37,8 77 27 12 330
S.29HLA 29 35,0 39,0 77 27 6 355 S.29LA 29 35,0 39,0 77 27 12 355
S.30HLA 30 36,0 40,0 77 30 6 355 S.30LA 30 36,0 40,0 77 30 12 355
S.32HLA 32 38,0 42,8 77 33 6 410 S.32LA 32 36,0 42,8 77 33 12 410
S.LA - Nasadki 1/2" długie 12-kątne calowe

ASME B107.1
• Profil OGV : większa siła i bezpieczeństwo, ochrona nakrętek.
®
• Nasadki długie przeznaczone do gniazd lub długich gwintów.
• Wykończenie: chromowane błyszczące.

T
A ["] d [mm] d1 [mm] L [mm] L1 [mm] [g]
[ mm]
S.1/2LA 1/2 22,3 19,0 82,2 8,1 12 135
S.9/16LA 9/16 22,3 20,6 82,2 9,6 12 140
S.5/8LA 5/8 22,3 22,3 82,2 10,9 12 150
S.11/16LA 11/16 24,4 24,4 82,2 10,9 12 160
S.3/4LA 3/4 26,9 26,9 82,2 12,4 12 165
S.13/16LA 13/16 28,7 28,7 82,2 12,9 12 175 A L1 d1 d
S.7/8LA 7/8 30,2 30,2 82,2 14,0 12 200
S.15/16LA 15/16 31,7 31,7 82,2 15,0 12 225
S.1PLA 1 33,3 33,3 82,2 15,2 12 255
S.1P1/16LA 1 1/16 36,5 36,5 82,2 16,0 12 320
S.1P1/8LA 1 1/8 38,1 38,1 82,2 16,7 12 350
S.1P1/4LA 1 1/4 42,9 42,9 82,2 16,7 12 430 L
