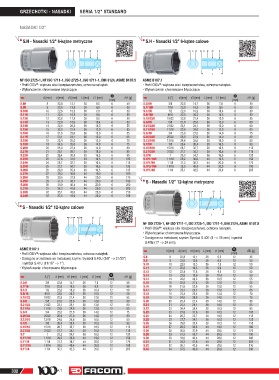

Page 332 - Facom

GRZECHOTKI - NASADKI

NASADKI 1/2" SERIA 1/2" STANDARD

S.H - Nasadki 1/2" 6-kątne metryczne S.H - Nasadki 1/2" 6-kątne calowe

A L1 d1 d A L1 d1 d

L L
NF ISO 2725-1, NF ISO 1711-1, ISO 2725-1, ISO 1711-1, DIN 3124, ASME B107.5 ASME B107.1
• Profil OGV : większa siła i bezpieczeństwo, ochrona nakrętek. • Profil OGV : większa siła i bezpieczeństwo, ochrona nakrętek.
®
®
• Wykończenie: chromowane błyszczące. • Wykończenie: chromowane błyszczące.
A [mm] d [mm] d1 [mm] L [mm] L1 [mm] u [g] A ["] d [mm] d1 [mm] L [mm] L1 [mm] u [g]
[ mm] [ mm]
S.8H 8 22,8 13,1 36 6,5 6 45 S.3/8H 3/8 22,8 14,7 36 7,8 6 50
S.9H 9 22,8 13,8 36 6,5 6 50 S.7/16H 7/16 22,8 16,5 36 9,0 6 50
S.10H 10 22,8 15,3 36 7,8 6 50 S.1/2H 1/2 22,8 18,9 36 10,4 6 50
S.11H 11 22,8 16,5 36 9,0 6 50 S.9/16H 9/16 22,8 20,2 36 10,5 6 50
S.12H 12 22,8 17,8 36 9,5 6 50 S.19/32H 19/32 22,8 21,4 36 12,0 6 55
S.13H 13 22,8 18,9 36 10,4 6 50 S.5/8H 5/8 21,6 22,6 36 12,0 6 60
S.14H 14 22,8 20,2 36 10,5 6 55 S.21/32H 21/32 23,1 24,1 36 13,0 6 60
S.15H 15 22,8 21,4 36 12,0 6 55 S.11/16H 11/16 22,6 24,6 36 13,0 6 65
S.16H 16 21,6 22,6 36 12,0 6 55 S.3/4H 3/4 25,0 27,0 36 14,0 6 75
S.17H 17 23,1 24,1 36 13,0 6 65 S.25/32H 25/32 25,9 27,9 36 14,0 6 80
S.18H 18 23,4 25,5 36 13,0 6 70 S.13/16H 13/16 24,6 28,6 38 16,0 6 80
S.19H 19 24,6 26,6 36 14,0 6 75 S.7/8H 7/8 26,4 30,4 38 16,5 6 90
S.20H 20 25,4 27,4 36 14,0 6 80 S.15/16H 15/16 28,7 32,7 38 16,5 6 115
S.21H 21 25,1 29,1 38 16,0 6 85 S.31/32H 31/32 27,7 34,1 38 16,5 6 115
S.22H 22 26,4 30,4 38 16,5 6 95 S.1PH 1 28,3 34,7 38 16,5 6 120
S.23H 23 27,6 31,6 38 16,5 6 105 S.1P1/16H 1 1/16 29,2 36,6 44 19,0 6 150
S.24H 24 28,7 32,7 38 16,5 6 115 S.1P1/8H 1 1/8 31,3 38,7 44 20,0 6 170
S.25H 25 27,7 34,1 38 16,5 6 125 S.1P3/16H 1 3/16 33,0 40,4 44 20,0 6 180
S.26H 26 29,0 35,4 38 16,5 6 135 S.1P1/4H 1 1/4 35,1 42,5 44 20,0 6 205
S.27H 27 29,2 36,6 44 19,0 6 160
S.28H 28 30,5 37,9 44 20,0 6 175
S.29H 29 31,3 38,7 44 20,0 6 190 S - Nasadki 1/2" 12-kątne metryczne
S.30H 30 33,0 40,4 44 20,0 6 200
S.31H 31 34,2 41,6 44 20,0 6 205
S.32H 32 35,1 42,6 44 20,0 6 210 A L1 d1 d
S.34H 34 37,5 44,9 44 20,0 6 240
S - Nasadki 1/2" 12-kątne calowe
L
A L1 d1 d
NF ISO 2725-1, NF ISO 1711-1, ISO 2725-1, ISO 1711-1, DIN 3124, ASME B107.5
• Profil OGV : większa siła i bezpieczeństwo, ochrona nakrętek.
®
• Wykończenie: chromowane błyszczące.
• Dostępne na metalowej szynie: Symbol S.40E (8 --> 16 mm) i symbol
L
S.41E (17 --> 24 mm).
ASME B107.1 A [mm] d [mm] d1 [mm] L [mm] L1 [mm] T [g]
• Profil OGV : większa siła i bezpieczeństwo, ochrona nakrętek. [ mm]
®
• Dostępne w zestawie na metalowej szynie: Symbol S.40U (3/8" --> 21/32") S.8 8 9 22,8 13,1 36 6,5 12 45
12
36
13,8
22,8
6,5
S.9
50
i symbol S.41U (11/16" --> 1"). S.10 10 22,8 15,3 36 7,8 12 50
• Wykończenie: chromowane błyszczące. S.11 11 22,8 16,5 36 9,0 12 50
S.12 12 22,8 17,8 36 9,5 12 50
T S.13 13 22,8 18,9 36 10,4 12 50
A ["] d [mm] d1 [mm] L [mm] L1 [mm] [g]
[ mm] S.14 14 22,8 20,2 36 10,5 12 55
S.3/8 3/8 22,8 14,7 36 7,8 12 50 S.15 15 22,8 21,4 36 12,0 12 55
S.7/16 7/16 22,8 16,5 36 9,0 12 50 S.16 16 21,6 22,6 36 12,0 12 55
S.1/2 1/2 22,8 18,9 36 10,4 12 50 S.17 17 23,1 24,1 36 13,0 12 65
S.9/16 9/16 22,8 20,2 36 10,5 12 50 S.18 18 23,4 25,4 36 13,0 12 70
S.19/32 19/32 22,8 21,4 36 12,0 12 55 S.19 19 24,6 26,6 36 14,0 12 75
S.5/8 5/8 21,6 22,6 36 12,0 12 60 S.20 20 25,4 27,4 36 14,0 12 80
S.21/32 21/32 23,1 24,1 36 13,0 12 60 S.21 21 25,1 29,1 38 16,0 12 85
S.11/16 11/16 22,6 24,6 36 13,0 12 65 S.22 22 26,4 30,4 38 16,5 12 95
S.3/4 3/4 25,0 27,0 36 14,0 12 75 S.23 23 27,6 31,6 38 16,5 12 105
S.25/32 25/32 25,9 27,9 36 14,0 12 80 S.24 24 28,7 32,7 38 16,5 12 115
S.13/16 13/16 24,6 28,6 38 16,0 12 80 S.25 25 27,7 34,1 38 16,5 12 125
S.7/8 7/8 26,4 30,4 38 16,5 12 90 S.26 26 29,0 35,4 38 16,5 12 135
S.15/16 15/16 28,7 32,7 38 16,5 12 115 S.27 27 29,2 36,6 44 19,0 12 160
S.31/32 31/32 27,7 34,1 38 16,5 12 115 S.28 28 30,5 37,9 44 20,0 12 175
S.1’ 1 28,3 34,7 38 16,5 12 120 S.29 29 31,3 38,7 44 20,0 12 190
S.1’1/16 1 1/16 29,2 36,6 44 19,0 12 150 S.30 30 33,0 40,4 44 20,0 12 200
S.1’1/8 1 1/8 31,3 38,7 44 20,0 12 170 S.31 31 34,2 41,6 44 20,0 12 205
S.1’3/16 1 3/16 33,0 40,4 44 20,0 12 180 S.32 32 35,1 42,5 44 20,0 12 210
S.1’1/4 1 1/4 35,1 42,5 44 20,0 12 205 S.34 34 37,5 44,9 44 20,0 12 240
332 L AT 333
