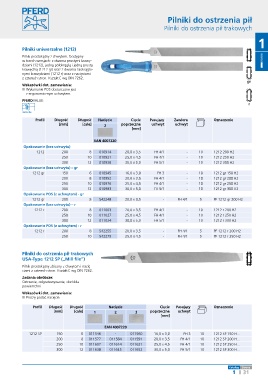

Page 59 - Pferd

Pilniki do ostrzenia pił

Pilniki do ostrzenia pił trakowych

1

Pilniki uniwersalne (1212)
Pilnik prostokątny z chwytem. Dostępny
w trzech wersjach: z dwoma prostymi krawę-
dziami (1212), jedną półokrągłą i jedną prostą
krawędzią (1212 gr) oraz z dwoma zaokrąglo-
nymi krawędziami (1212 r) oraz z nacięciami
z czterech stron. Kształt E wg DIN 7262.
gr
Wskazówki dot. zamawiania:
■ Wykonanie POS dostarczane jest
z ergonomicznym uchwytem.
PFERDVALUE:
r

Profil Długość Długość Nacięcie Cięcie Pasujący Zawiera Oznaczenie
[mm] [cale] 2 poprzeczne uchwyt uchwyt
[mm]

EAN 4007220
Opakowanie (bez uchwytu)
1212 200 8 010914 20,0 x 3,5 FH 4/1 - 10 1212 200 H2
250 10 010921 25,0 x 4,5 FH 4/1 - 10 1212 250 H2
300 12 010938 30,0 x 5,0 FH 5/1 - 10 1212 300 H2
Opakowanie (bez uchwytu) – gr
1212 gr 150 6 010945 16,0 x 3,0 FH 3 - 10 1212 gr 150 H2
200 8 010952 20,0 x 3,5 FH 4/1 - 10 1212 gr 200 H2
250 10 010976 25,0 x 4,5 FH 4/1 - 10 1212 gr 250 H2
300 12 010983 30,0 x 5,0 FH 5/1 - 10 1212 gr 300 H2
Opakowanie POS (z uchwytem) - gr
1212 gr 200 8 542248 20,0 x 3,5 - FH 4/1 5 PF 1212 gr 200 H2
Opakowanie (bez uchwytu) – r
1212 r 200 8 011003 20,0 x 3,5 FH 4/1 - 10 1212 r 200 H2
250 10 011027 25,0 x 4,5 FH 4/1 - 10 1212 r 250 H2
300 12 011034 30,0 x 5,0 FH 5/1 - 10 1212 r 300 H2
Opakowanie POS (z uchwytem) - r
1212 r 200 8 542255 20,0 x 3,5 - FH 4/1 5 PF 1212 r 200 H2
250 10 542279 25,0 x 4,5 - FH 4/1 5 PF 1212 r 250 H2

Pilniki do ostrzenia pił trakowych
USA-Type 1212 SP („Mill file”)
Pilnik prostokątny zbieżny z chwytem i nacię-
ciami z czterech stron. Kształt E wg DIN 7262.
Zadania obróbcze:
Ostrzenie, odgratowywanie, obróbka
powierzchni
Wskazówki dot. zamawiania:
■ Proszę podać nacięcie.
Profil Długość Długość Nacięcie Cięcie Pasujący Oznaczenie
[mm] [cale] 1 2 3 poprzeczne uchwyt
[mm]

EAN 4007220
1212 SP 150 6 011546 - 011560 16,0 x 3,0 FH 3 10 1212 SP 150 H...
200 8 011577 011584 011591 20,0 x 3,5 FH 4/1 10 1212 SP 200 H...
250 10 011607 011614 011621 25,0 x 4,5 FH 4/1 10 1212 SP 250 H...
300 12 011638 011645 011652 30,0 x 5,0 FH 5/1 10 1212 SP 300 H...

Katalog Strona
1 31
