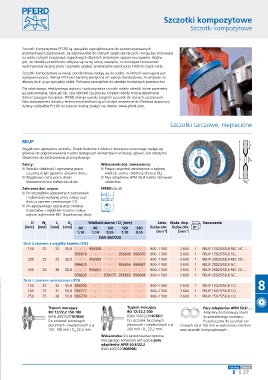

Page 579 - Pferd

Szczotki kompozytowe

Szczotki kompozytowe

Szczotki kompozytowe PFERD są specjalnie zaprojektowane do zautomatyzowanych
przemysłowych zastosowań. Są odpowiednie do różnych zadań obróbczych i mogą być stosowane
na wielu różnych maszynach napędowych dzięki ich zmiennym opcjom mocowania. Ważne
jest, że obróbka przedmiotu odbywa się na tej samej maszynie, co zmniejsza konieczność
wykonywania ręcznej pracy i pozwala uzyskać powtarzalne wyniki przy krótkim czasie cyklu.
Szczotki kompozytowe w wersji standardowej nadają się do zadań, w których wymagana jest
agresywna praca. Wersja FLEX jest bardziej elastyczna niż wersja standardowa, ze względu na
dłuższy drut i jego specjalny układ. Polecana szczególnie do obróbki nierównych powierzchni.
Dla właściwego, efektywnego wyboru i wykorzystania szczotki należy określić liczne parametry
jej zastosowania, takie jak np. czas obróbki czy posuw. Dopiero wtedy można optymalnie
dobrać pasujące narzędzie. PFERD oferuje szeroki program szczotek do różnych zastosowań.
Nasi doświadczeni doradcy techniczno-handlowi są w każdym momencie do Państwa dyspozycji.
Adresy oddziałów PFERD na świecie można znaleźć na stronie: www.pferd.com.

Szczotki tarczowe, nieplecione

RBUP
L T
Wyjątkowo agresywna szczotka. Dzięki budowie z włosia z tworzywa sztucznego nadaje się
głównie do odgratowywania trudno dostępnych elementów konstrukcji (głowic, kół zebatych).
Stworzone do zastosowania przemysłowego. D D A
Zalety: Wskazówki dot. zamawiania:
■ Wysoka stabilność i agresywna praca ■ Proszę uzupełnić zamówienie o żądaną
szczotką dzięki gęstemu ułożeniu drutu. wielkość ziarna i średnicę drutu ø (D ).
F
■ Wyjątkowo cicha praca dzięki ■ Pary adapterów APM 50,8 należy zamawiać
równomiernemu rozłożeniu drutu. oddzielnie. W F
Zalecenia dot. użycia: PFERDVALUE:
■ Do szczególnie agresywnych zastosowań
i najbardziej wydajnej pracy należy użyć
drutu z ziarnem ceramicznym CO.
■ Do agresywnego użycia przy obróbce
materiałów z węglikiem krzemu należy
wybrać wykonanie REC (kwadratowy drut).
D W F L T D A Wielkość ziarna / D [mm] Zalec. Maks. dop. Oznaczenie
F
[mm] [mm] [mm] [mm] 80 80 120 120 320 liczba obr. liczba obr. IP
-1
-1
1,10 1,14 0,55 1,10 0,55 [min ] [min ]
EAN 4007220
Drut z ziarnem z węglika krzemu (SiC)
150 25 32 50,8 - 956588 - - - 900–1 500 3 600 1 RBUP 15025/50,8 REC SiC…
956618 - - 956649 956670 900–1 500 3 600 1 RBUP 15025/50,8 SiC…
200 25 32 50,8 - 956595 - - - 900–1 500 3 600 1 RBUP 20025/50,8 REC SiC…
956625 - - 956656 956687 900–1 500 3 600 1 RBUP 20025/50,8 SiC…
250 25 38 50,8 - 956601 - - - 900–1 500 3 600 1 RBUP 25025/50,8 REC SiC…
956632 - 039175 956663 956694 900–1 500 3 600 1 RBUP 25025/50,8 SiC…
Drut z ziarnem ceramicznym (CO)
150 25 32 50,8 956700 - - - - 900–1 500 3 600 1 RBUP 15025/50,8 CO … 8
200 25 32 50,8 956717 - - - - 900–1 500 3 600 1 RBUP 20025/50,8 CO …
250 25 38 50,8 956724 - - - - 900–1 500 3 600 1 RBUP 25025/50,8 CO …

Trzpień mocujący Trzpień mocujący Pary adapterów APM 50,8/...:
BO 12/22,2 150-180 BO 12/22,2 200 Adaptery dostosowują otwór
(EAN 4007220107850): (EAN 4007220107867): do potrzebnego rozmiaru.
Do szczotek tarczowych Do szczotek tarczowych Przeznaczone do szczotek tar-
plecionych i nieplecionych o ø plecionych i nieplecionych o ø czowych od ø 150 mm w wykonaniu szerokim
150–180 mm i D 22,2 mm. 200 mm i D 22,2 mm. oraz szczotek kompozytowych.
A
A
Wskazówka: Do zastosowania trzpienia
mocujacego konieczne jest użycie pary
adapterów APM 50,8/22,2
(EAN 4007220806906).

Katalog Strona
8 27
