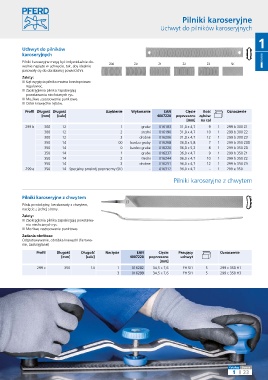

Pilniki karoseryjne

Uchwyt do pilników karoseryjnych

1

Uchwyt do pilników
karoseryjnych
Pilniki karoseryjne mogą być indywidualnie do- Z00 Z0 Z1 Z2 Z3 SK
wolnie napięte w uchwycie, tak, aby idealnie
pasowały się do obrabianej powierzchni.
Zalety:
■ Kąt wygięcia pilnika można bezstopniowo
regulować.
■ Zaokrąglenia pilnika zapobiegają
powstawaniu niechcianych rys.
■ Możliwe zastosowanie punktowe.
■ Ostre krawędzie zębów.
Profil Długość Długość Uzębienie Wykonanie EAN Cięcie Ilość Oznaczenie
[mm] [cale] 4007220 poprzeczne zębów
[mm] na cal
299 b 300 12 1 grube 016183 31,0 x 4,7 9 1 299 b 300 Z1
300 12 2 średni 016190 31,0 x 4,7 10 1 299 b 300 Z2
300 12 3 drobne 016206 31,0 x 4,7 12 1 299 b 300 Z3
350 14 00 bardzo gruby 016268 36,0 x 5,8 7 1 299 b 350 Z00
350 14 0 bardzo grube 016220 36,0 x 5,2 8 1 299 b 350 Z0
350 14 1 grube 016237 36,0 x 4,7 9 1 299 b 350 Z1
350 14 2 średni 016244 36,0 x 4,7 10 1 299 b 350 Z2
350 14 3 drobne 016251 36,0 x 4,7 12 1 299 b 350 Z3
299 e 350 14 Specjalny przekrój poprzeczny (SK) - 016312 36,0 x 4,7 - 1 299 e 350

Pilniki karoseryjne z chwytem

Pilniki karoseryjne z chwytem
Pilnik prostokątny, beczkowaty z chwytem,
nacięcie z jednej strony.
Zalety:
■ Zaokrąglenia pilnika zapobiegają powstawa-
niu niechcianych rys.
■ Możliwe zastosowanie punktowe.
Zadania obróbcze:
Odgratowywanie, obróbka krawędzi (fazowa-
nie, zaokrąglanie)
Profil Długość Długość Nacięcie EAN Cięcie Pasujący Oznaczenie
[mm] [cale] 4007220 poprzeczne uchwyt
[mm]
299 c 350 14 1 016282 34,5 x 7,6 FH 5/1 5 299 c 350 H1
3 016299 34,5 x 7,6 FH 5/1 5 299 c 350 H3
