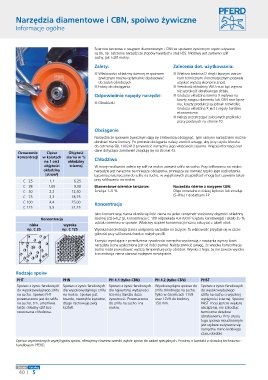

Page 456 - Pferd

Narzędzia diamentowe i CBN, spoiwo żywiczne

Informacje ogólne

Ściernice tarczowe z nasypem diamentowym i CBN ze spoiwem żywicznym często używane
są do, np. ostrzenia narzędzi ze stopów twardych i stali HSS. Możliwy jest zarówno szlif
suchy, jak i szlif mokry.

Zalety: Zalecenia dot. użytkowania:
■ Właściwości okładziny ściernej ze spoiwem ■ Większa średnica D dzięki lepszym warun-
żywicznym można optymalnie dostosować kom termicznym i kinematycznym pozwala
do zadań obróbczych. uzyskać wyższą ekonomiczność.
■ Łatwy do obciągania. ■ Szerokość okładziny W/U musi być węższa
niż szerokość obrabianego detalu.
Odpowiednie napędy narzędzi: ■ Grubsza okładzina ścierna X wpływa na
koszty nasypu diamentu lub CBN oraz łącze-
■ Obrabiarki nia, koszty produkcji są jednak niewielkie.
Grubsza okładzina X jest z reguły bardziej
ekonomiczna.
■ Należy przestrzegać zalecanych prędkości
pracy podanych na stronie 10.
Obciąganie

Narzędzia ze spoiwem żywicznym dają się z łatwością obciągnąć. Tymi samymi narzędziami można
obrabiać różne kontury. Po procesie obciągania należy zwrócić uwagę, aby przy użyciu bloczka
do ostrzenia SBL 1002413 przywrócić narzędziu jego właściwości ścierne. Więcej informacji oraz
dane dotyczące zamówień znajdują się na stronie 43.
Oznaczenie Ciężar Objętość
koncentracji w karatach ziarna w % Chłodziwa
na 1 cm3 okładziny
objętości ściernej W miarę możliwości zaleca się szlif na mokro zamiast szlifu na sucho. Przy szlifowaniu na mokro
okładziny narzędzie jest narażone na mniejsze obciążenia, zmniejsza się również ryzyko jego uszkodzenia.
[ct/cm³] Łączenia przeznaczone do szlifu na sucho, w wyjątkowych przypadkach mogą być używane także
C 25 1,1 6,25 przy szlifowaniu na mokro.
C 38 1,65 9,50 Diamentowe ściernice tarczowe: Narzędzia ścierne z nasypem CBN:
C 50 2,2 12,50 Emulsja 1–5 % Oleje mineralne o niskiej lepkości lub emulsje
C 75 3,3 18,75 (5–8%) z dodatkami EP
C 100 4,4 25,00 Koncentracja
C 125 5,5 31,25
Jako koncentrację ziarna określa się ilość ziarna na jeden centymetr sześcienny objętości okładziny
3
Koncentracja ściernej [ct] (=0,2 g). Koncentracja C 100 odpowiada 4,4 ct/cm (ciężaru karatowego) i około 25 %
udziału ścierniwa w spoiwie. Właściwy stopień koncentracji można odczytać z tabeli obok.
niska wysoka
np. C 25 np. C 125 Wysoka koncentracja ziarna uodparnia narzędzie na zużycie. Ta właściwość przydaje się w szcze-
gólności przy szlifowaniu bardzo małych profili.
Korzyści wynikające z przedłużenia żywotności narzędzia wyrównują z nawiązką wyższy koszt
narzędzia (cena uzależniona jest od ilości ziarna). Należy zwrócić uwagę, że wysoka koncentracja
ziarna może powodować wyższą temperaturę przy obróbce. Wynika z tego, że nie zawsze wysoka
koncentracja ziarna stanowi najlepsze rozwiązanie.

Rodzaje spoiw
PHT PHN PH 4.1 (tylko CBN) PH 4.2 (tylko CBN) PHST
Spoiwo z żywic fenolowych Spoiwo z żywic fenolowych Spoiwo z żywic fenolowych Wysokowydajne spoiwo do Spoiwo z żywic fenolowych
do wysokowydajnego szlifu dla wysokowydajnego szlifu dla najwyższej wydajności szlifu chłodnego na sucho. do wysokowydajnego
na sucho. Spoiwo PHT na mokro. Spoiwo jest ściernej. Bardzo duża Tylko w ściernicach 11V9 szlifu na sucho o wysokiej
przeznaczone jest do szlifu twarde, niezwykle żywotne, żywotność. Przeznaczone oraz 12V9 do średnicy wydajności ściernej. Spoiwo
na sucho, tzn. umożliwia długo zachowuje swój do szlifu na sucho i na 150 mm. PHST znosi jeszcze większe
także chłodny szlif bez kształt. mokro. obciążenia, nie szkodząc
stosowania chłodziwa. termicznie detalowi
obrabianemu. Przy użyciu
tego spoiwa nieuchronnym
jest szybsze zużywanie się
narzędzia mimo krótkiego
czasu obróbki.
Oprócz wymienionych wyżej typów spoiw, oferujemy również szeroki wybór spoiw do zadań specjalnych. Prosimy o kontakt z doradcą techniczno-
handlowym PFERD.

Strona Katalog
40 5
