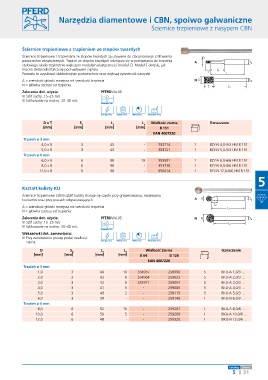

Page 447 - Pferd

Narzędzia diamentowe i CBN, spoiwo galwaniczne

Ściernice trzpieniowe z nasypem CBN

Ściernice trzpieniowe z trzpieniem ze stopów twardych
Ściernice trzpieniowe z trzpieniami ze stopów twardych są używane do stacjonarnego szlifowania D
powierzchni wewnętrznych. Trzpień ze stopów twardych odznacza się w porównaniu do trzpienia A
stalowego około trzykrotnie większym modułem elastyczności (moduł E). Moduł E określa, jak S d
mocno detal odkształca się pod wpływem ciężaru. T L 4
Pozwala to uzyskiwać dokładniejsze powierzchnie oraz większą żywotność narzędzi. L 2
A = szerokość główki mniejsza niż szerokość trzpienia N D S d
N = główka szersza od trzpienia T L 2
Zalecenia dot. użycia: PFERDVALUE:
■ Szlif suchy: 15–25 m/s
■ Szlifowanie na mokro: 20–40 m/s

D x T S d L 2 L 4 Wielkość ziarna Oznaczenie
[mm] [mm] [mm] [mm] B 151
EAN 4007220
Trzpień ø 3 mm
4,0 x 5 3 43 - 353714 1 BZY-N 4,0-5/3 HM B 151
5,0 x 5 3 43 - 353721 1 BZY-N 5,0-5/3 HM B 151
Trzpień ø 6 mm
6,0 x 6 6 98 19 353691 1 BZY-A 6,0-6/6 HM B 151
8,0 x 8 6 98 - 353738 1 BZY-N 8,0-8/6 HM B 151
12,0 x 8 6 98 - 956014 1 BZY-N 12,0-8/6 HM B 151
5

Kształt kulisty KU

Ściernice trzpieniowe CBN kształt kulisty stosuje się często przy grawerowaniu, nadawaniu
konturów oraz przy pracach odgratowujących. A D S d
A = szerokość główki mniejsza niż szerokość trzpienia L 4 L 2
N = główka szersza od trzpienia
Zalecenia dot. użycia: PFERDVALUE: N D S d
■ Szlif suchy: 15–25 m/s L 2
■ Szlifowanie na mokro: 20–40 m/s

Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać wielkość
ziarna.

D S d L 2 L 4 Wielkość ziarna Oznaczenie
[mm] [mm] [mm] [mm] B 64 B 126
EAN 4007220
Trzpień ø 3 mm
1,0 3 44 10 354957 258996 5 BKU-A 1,0/3 ...
2,0 3 43 8 354964 259023 5 BKU-A 2,0/3 ...
3,0 3 42 6 354971 259054 5 BKU-A 3,0/3 ...
4,0 3 41 5 - 259085 5 BKU-A 4,0/3 ...
5,0 3 40 2 - 259115 5 BKU-A 5,0/3 ...
6,0 3 39 - - 259146 1 BKU-N 6,0/3 ...
Trzpień ø 6 mm
8,0 6 52 10 - 259207 1 BKU-A 8,0/6 ...
10,0 6 50 5 - 259269 1 BKU-A 10,0/6 ...
12,0 6 48 - - 259320 1 BKU-N 12,0/6 ...
