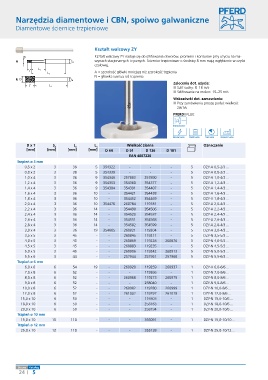

Page 440 - Pferd

Narzędzia diamentowe i CBN, spoiwo galwaniczne

Diamentowe ściernice trzpieniowe

Kształt walcowy ZY
D Kształt walcowy ZY nadaje się do szlifowania otworów, promieni i konturów przy użyciu na ma-
A S d szynach stacjonarnych i ręcznych. Ściernice trzpieniowe o średnicy 8 mm mają wgłębienie w części
czołowej.
T L 4 A = szerokość główki mniejsza niż szerokość trzpienia
L 2
N = główka szersza od trzpienia
N D S d
Zalecenia dot. użycia:
T L 2
■ Szlif suchy: 8–18 m/s
■ Szlifowanie na mokro: 15–25 m/s
Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać wielkość
ziarna.
PFERDVALUE:

D x T S d L 2 L 4 Wielkość ziarna Oznaczenie
[mm] [mm] [mm] [mm] D 64 D 91 D 126 D 181
EAN 4007220
Trzpień ø 3 mm
0,5 x 2 3 38 5 354322 - - - 5 DZY-A 0,5-2/3 ...
0,8 x 2 3 38 5 354339 - - - 5 DZY-A 0,8-2/3 ...
1,0 x 4 3 36 9 354346 257883 257890 - 5 DZY-A 1,0-4/3 ...
1,2 x 4 3 36 9 354353 354360 354377 - 5 DZY-A 1,2-4/3 ...
1,4 x 4 3 36 9 354384 354391 354407 - 5 DZY-A 1,4-4/3 ...
1,6 x 4 3 36 10 - 354421 354438 - 5 DZY-A 1,6-4/3 ...
1,8 x 4 3 36 10 - 354452 354469 - 5 DZY-A 1,8-4/3 ...
2,0 x 4 3 36 10 354476 260784 119181 - 5 DZY-A 2,0-4/3 ...
2,2 x 4 3 36 14 - 354490 354506 - 5 DZY-A 2,2-4/3 ...
2,4 x 4 3 36 14 - 354520 354537 - 5 DZY-A 2,4-4/3 ...
2,6 x 4 3 36 14 - 354551 354568 - 5 DZY-A 2,6-4/3 ...
2,8 x 4 3 36 14 - 354582 354599 - 5 DZY-A 2,8-4/3 ...
3,0 x 4 3 36 19 354605 260821 119204 - 5 DZY-A 3,0-4/3 ...
3,5 x 5 3 45 - - 260845 119211 - 5 DZY-N 3,5-5/3 ...
4,0 x 5 3 45 - - 260869 119228 260876 5 DZY-N 4,0-5/3 ...
4,5 x 5 3 45 - - 260883 119235 - 5 DZY-N 4,5-5/3 ...
5,0 x 5 3 45 - - 260906 119242 260913 5 DZY-N 5,0-5/3 ...
5,5 x 6 3 44 - - 257944 257951 257968 5 DZY-N 5,5-6/3 ...
Trzpień ø 6 mm
6,0 x 6 6 54 19 - 260920 119259 260937 1 DZY-A 6,0-6/6 ...
7,0 x 8 6 52 - - - 119266 - 1 DZY-N 7,0-8/6 ...
8,0 x 8 6 52 - - 260968 119273 260975 1 DZY-N 8,0-8/6 ...
9,0 x 8 6 52 - - - 258040 - 1 DZY-N 9,0-8/6 ...
10,0 x 8 6 52 - - 260982 119280 260999 1 DZY-N 10,0-8/6 ...
12,0 x 8 6 52 - - 261002 119297 261019 1 DZY-N 12,0-8/6 ...
15,0 x 10 6 50 - - - 119303 - 1 DZY-N 15,0-10/6 ...
18,0 x 10 6 50 - - - 258163 - 1 DZY-N 18,0-10/6 ...
20,0 x 10 6 50 - - - 258194 - 1 DZY-N 20,0-10/6 ...
Trzpień ø 10 mm
15,0 x 10 10 110 - - - 355091 - 1 DZY-N 15,0-10/10 ...
Trzpień ø 12 mm
25,0 x 10 12 110 - - - 355138 - 1 DZY-N 25,0-10/12 ...
