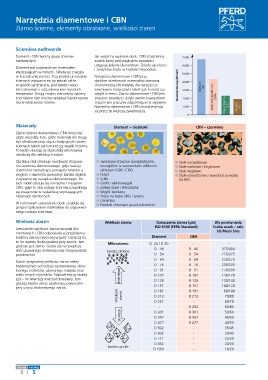

Page 424 - Pferd

Narzędzia diamentowe i CBN

Ziarno ścierne, elementy obrabiane, wielkości ziaren

Ścierniwa nadtwarde
Diament i CBN tworzą grupę ścierniw Jak widać na wykresie obok, CBN (sześcienny 7.000
nadtwardych. azotek boru) pod względem twardości
ustępuje jedynie diamentowi. Składa się z boru 6.000
Diament jest najtwardszym materiałem i związków azotu w krystalicznej postaci.
występującym w naturze. Składa się z węgla 5.000
w krystalicznej postaci. Przy produkcji narzędzi Narzędzia diamentowe i CBN przy
ściernych wytwarza się go jednak także obróbce określonych materiałów stanowią 4.000
w sposób syntetyczny, pod bardzo wyso- ekonomiczną alternatywę dla narzędzi ze Twardość Knoop [N/mm 2 ] Diament
kim ciśnieniem i oddziaływaniem wysokich ścierniwem tradycyjnym takich jak korund czy 3.000 (D)
temperatur. Drogą zmiany warunków syntezy węglik krzemu. Ziarno diamentowe i CBN jest
ścierniwom tym można nadawać każdorazowo znacznie twardsze i dzięki swoim krawędziom 2.000 Sześcienny azotek bory (CBN)
różne właściwości ścierne. tnącym jest znacznie odporniejsze na stępienie.
Narzędzia diamentowe i CBN charakteryzują 1.000 Węglik krzemu (SiC) Korund (A)
się przez to większą żywotnością.
0

Materiały Diament = niebieski CBN = czerwony
Ziarno ścierne diamentowe i CBN może być
użyte wszędzie tam, gdzie materiały nie mogą
być obrabiane przy użyciu tradycyjnych ziaren
ściernych takich jak korund czy węglik krzemu.
Ponadto okazują się doskonałą alternatywą
obróbczą dla niektórych zadań.
Obróbka stali eliminuje możliwość stosowa- ■ Tworzywa sztuczne duroplastyczne, ■ Stale narzędziowe
nia ścierniwa diamentowego, gdyż reakcja szczególnie te wzmacniane włóknem ■ Stale walcowe i łożyskowe
chemiczna zachodząca pomiędzy żelazem a szklanym (GFK i CFK) ■ Stale węglowe
węglem z diamentu powoduje bardzo szybkie ■ Ferryt ■ Stale utwardzane o twardości powyżej
zużywanie się narzędzia diamentowego. Do ■ Szkło 54 HRC
tych zadań stosuje się narzędzia z nasypem ■ Grafit i elektrowęgiel
CBN, gdyż te oba rodzaje ścierniw uzupełniają ■ Żeliwo szare i sferoidalne
się wzajemnie w najbardziej wymagających ■ Węglik spiekany
zadaniach obróbczych. ■ Stopy na bazie niklu i tytanu
■ Ceramika
W kolorowym zestawieniu obok znajduje się ■ Powłoki chroniące przed ścieraniem
przyporządkowanie materiałów do odpowied-
niego rodzaju ścierniwa.

Wielkość ziaren Wielkość ziarna Oznaczenia ziarna [µm] Dla porównania
ISO 6106 (FEPA Standard) liczba oczek / cale
Oznaczenie wielkości ziarna narzędzi dia- US Mesh Size
mentowych i CBN odpowiada w przybliżeniu
średnicy ziarna mierzonej w [µm]. Oznacza to, Diament CBN
że im wyższa liczba podana przy ziarnie, tym MIkroziarno D 25 / D 30 - -
grubsze jest ziarno. Grube ziarno zwiększa
ilość usuwanego materiału oraz chropowatość bardzo drobne D 46 B 46 325/400
powierzchni. D 54 B 54 270/325
D 64 B 64 230/270
Dobór optymalnej wielkości ziarna zależy
każdorazowo od rodzaju zastosowania, obra- D 76 B 76 200/230
bianego materiału, używanego napędu oraz D 91 B 91 170/200
wielu innych czynników. Najważniejszą zasadą drobniejsze D 107 B 107 140/170
jest – im twardszy materiał obrabiany, tym D 126 B 126 120/140
gładszy będzie obraz uzyskanej powierzchni D 151 B 151 100/120
przy użyciu drobniejszego ziarna. D 181 B 181 80/100
Wielkość ziarna D 213 B 213 70/80

D 251
-
- B 252 60/70
60/80
grubsze D 301 B 301 50/60
45/50
B 357
D 357
D 427 B 427 40/50
D 502 - 35/45
D 602 - 30/40
D 711 - 25/30
D 852 - 20/30
bardzo grube
D 1001 - 16/20

Strona Katalog
8 5
