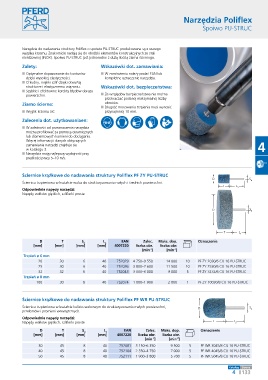

Page 389 - Pferd

Narzędzia Poliflex

Spoiwo PU-STRUC

Narzędzia do nadawania struktury Poliflex o spoiwie PU-STRUC produkowane są z szarego
węglika krzemu. Znakomicie nadają się do obróbki elementów konstrukcyjnych ze stali
nierdzewnej (INOX). Spoiwo PU-STRUC jest jednorodne z dużą ilością ziarna ściernego.

Zalety: Wskazówki dot. zamawiania:
■ Optymalne dopasowanie do konturów ■ W zamówieniu należy podać EAN lub
dzięki wysokiej elastyczności. kompletne oznaczenie narzędzia.
■ Chłodny, miękki szlif dzięki otwartej
strukturze i elastycznemu wiązaniu. Wskazówki dot. bezpieczeństwa:
■ Szybkie i efektowne korekty błędów obrazu
powierzchni. ■ Ze względów bezpieczeństwa nie można
przekraczać podanej maksymalnej liczby
Ziarno ścierne: obrotów.
■ Długość mocowania trzpienia musi wynosić
■ Węglik krzemu SiC przynajmniej 10 mm.

Zalecenia dot. użytkowaniaen:
■ W zależności od przeznaczenia narzędzia
można profilować za pomocą ceramicznych
lub diamentowych kamieni do obciągania.
Więcej informacji i danych dotyczących
zamawiania narzędzi znajduje się 4
w katalogu 3.
■ Narzędzia mają najlepszą wydajność przy
prędkości pracy 5–10 m/s.

Ściernice krążkowe do nadawania struktury Poliflex PF ZY PU-STRUC
D S d
Ściernica trzpieniowa w kształcie walca do strukturyzowania małych i średnich powierzchni.
T L
Odpowiednie napędy narzędzi: 2
Napędy wałków giętkich, szlifierki proste

D S d

T L 2
D T S d L 2 EAN Zalec. Maks. dop. Oznaczenie
[mm] [mm] [mm] [mm] 4007220 liczba obr. liczba obr.
[min ] [min ]
-1
-1
Trzpień ø 6 mm
20 30 6 40 752029 4 750–9 550 14 000 10 PF ZY 2030/6 CU 16 PU-STRUC
25 30 6 40 752036 3 800–7 600 11 500 10 PF ZY 2530/6 CU 16 PU-STRUC
32 32 6 40 752043 3 000–6 000 9 000 5 PF ZY 3232/6 CU 16 PU-STRUC
Trzpień ø 8 mm
100 30 8 40 752074 1 000–1 900 2 800 1 PF ZY 10030/8 CU 16 PU-STRUC

Ściernice krążkowe do nadawania struktury Poliflex PF WR PU-STRUC
Ściernica trzpieniowa w kształcie kulisto-walcowym do strukturyzowania małych powierzchni, D S d
przełomów i promieni wewnętrznych.
Odpowiednie napędy narzędzi:
Napędy wałków giętkich, szlifierki proste T L 2
D T S d L 2 EAN Zalec. Maks. dop. Oznaczenie
[mm] [mm] [mm] [mm] 4007220 liczba obr. liczba obr.
[min ] [min ]
-1
-1
30 45 8 40 752081 3 150–6 350 9 500 5 PF WR 3045/8 CU 16 PU-STRUC
40 45 8 40 752104 2 350–4 750 7 000 5 PF WR 4045/8 CU 16 PU-STRUC
50 45 8 40 752111 1 900–3 800 5 700 5 PF WR 5045/8 CU 16 PU-STRUC

Katalog Strona
4 133
