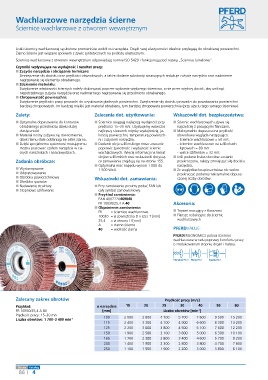

Wachlarzowe narzędzia ścierne

Ściernice wachlarzowe z otworem wewnętrznym

Listki ściernicy wachlarzowej są ułożone promieniście wokół osi narzędzia. Dzięki swej elastyczności idealnie przylegają do obrabianej powierzchni.
Ziarno ścierne jest wiązane spoiwem z żywic syntetycznych na podłożu elastycznym.
Ściernice wachlarzowe z otworem wewnętrznym odpowiadają normie ISO 5429 i funkcjonują pod nazwą „Ściernice lamelowe“.
Czynniki wpływające na wydajność i rezultat pracy:
■ Zużycie narzędzia i obciążenie termiczne:
Zmniejszenie siły docisku oraz prędkości obwodowych, a także dodanie substancji smarujących redukuje zużycie narzędzia oraz nadmierne
nagrzewanie się elementu obrabianego.
■ Zdzieranie materiału:
Zwiększenie właściwości ściernych należy dokonywać poprzez wybranie większego ścierniwa, a nie przez większy docisk, aby uniknąć
niepotrzebnego zużycia narzędzia oraz nadmiernego nagrzewania się przedmiotu obrabianego.
■ Chropowatość powierzchni:
Zwiększenie prędkości pracy prowadzi do uzyskiwania gładszych powierzchni. Zwiększenie siły docisku prowadzi do powstawania powierzchni
bardziej chropowatych. Im bardziej miękki jest materiał obrabiany, tym bardziej chropowata powierzchnia (przy użyciu tego samego ścierniwa).
Zalety: Zalecenia dot. użytkowania: Wskazówki dot. bezpieczeństwa:
■ Optymalne dopasowanie do konturów ■ Ściernice osiągają najlepszą wydajność przy ■ Ściernic wachlarzowych używa się
obrabianego przedmiotu dzięki dużej prędkości 15–30 m/s. Uzyskujemy wówczas najczęściej z pasującymi flanszami.
elastyczności. najlepszy stosunek między wydajnością, ja- ■ Maksymalnie dopuszczona prędkość
■ Materiał nośny zużywa się równomiernie, kością powierzchni, temperaturą powierzch- obwodowa wygląda następująco:
dzięki temu stale odsłaniają się ostre ziarna. ni i zużyciem narzędzia. - ściernice wachlarzowe = 50 m/s.
■ Dzięki specjalnemu systemowi mocującemu ■ Dodanie oleju szlifierskiego może znacznie - ściernice wachlarzowe na szlifierkach
można pracować czołem narzędzia w cia- poprawić żywotność i wydajność ściernic kątowych = 80 m/s
snych narożnikach i na krawędziach. wachlarzowych. Więcej informacji na temat - walce szlifierskie = 32 m/s
olejów szlifierskich oraz wskazówki dotyczą- ■ Jeśli podana liczba obrotów zostanie
Zadania obróbcze: ce zamawiania znajdują się na stronie 155. przekroczona, należy zmniejszyć siłę docisku
■ Optymalna moc napędu wynosi 1 000 do narzędzia.
■ Wyrównywanie 1 500 Watt. ■ Ze względów bezpieczeństwa nie wolno
■ Odgratowywanie przekraczać podanej maksymalnie dopusz-
■ Obróbka powierzchniowa Wskazówki dot. zamawiania: czonej liczby obrotów.
■ Obróbka spawów
■ Nadawanie struktury ■ Przy zamówieniu prosimy podać EAN lub
■ Stopniowe szlifowanie cały symbol zamówieniowy.
■ Przykład zamówienia:
EAN 4007220469040
FR 10030/25,4 A 40 Akcesoria:
■ Objaśnienie zamówienia:
FR = ściernice wachlarzowe ■ Trzpień mocujący z flanszami
10030 = ø zewnętrzna D x szer. T [mm] ■ Flansze redukcyjne do ściernic
25,4 = ø otworu H [mm] wachlarzowych
A = ziarno ścierne
40 = wielkość ziarna PFERDVALUE:
PFERDERGONOMICS poleca ściernice
wachlarzowe w celu poprawy komfortu pracy
o zredukowanym stopniu drgań i hałasu.

Zalecany zakres obrotów Prędkość pracy [m/s]
Przykład: ø narzędzia 15 20 25 30 40 50 80
FR 16550/25,4 A 80 [mm] Liczba obrotów [min ]
-1
Prędkość pracy: 15–30 m/s 100 2 800 3 800 4 700 5 700 7 600 9 500 15 200
Liczba obrotów: 1 700–3 400 min -1
115 2 400 3 300 4 100 4 900 6 600 8 300 13 200
125 2 200 3 000 3 800 4 500 6 100 7 600 12 200
150 1 900 2 500 3 100 3 800 5 000 6 300 10 100
165 1 700 2 300 2 800 3 400 4 600 5 700 9 200
200 1 400 1 900 2 300 2 800 3 800 4 700 7 600
250 1 100 1 500 1 900 2 200 3 000 3 800 6 100
