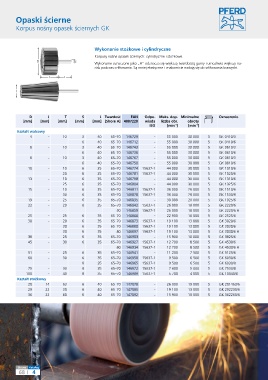

Page 324 - Pferd

Opaski ścierne

Korpus nośny opasek ściernych GK

Wykonanie stożkowe i cylindryczne
Korpusy nośne opasek ściernych: cylindryczne i stożkowe.
D S
Wykonanie oznaczone jako „H” odznacza się większą twardością gumy i umożliwia większy na-
cisk podczas szlifowania. Są mniej elastyczne i znakomicie nadają się do szlifowania krawędzi.

T L

J

D J T S L Twardość EAN Odpo- Maks. dop. Minimalne Oznaczenie
[mm] [mm] [mm] [mm] [mm] [Shore A] 4007220 wiada liczba obr. obroty
ISO [min ] [min ]
-1
-1
Kształt walcowy
4 - 10 3 40 65–70 146729 - 55 000 30 000 5 GK 0410/3
6 40 65–70 146712 - 55 000 30 000 5 GK 0410/6
6 - 10 3 40 65–70 146743 - 55 000 30 000 5 GK 0610/3
6 40 65–70 146736 - 55 000 30 000 5 GK 0610/6
8 - 10 3 40 65–70 146767 - 55 000 30 000 5 GK 0810/3
6 40 65–70 146750 - 55 000 30 000 5 GK 0810/6
10 - 10 6 35 65–70 146774 15637-1 44 000 30 000 5 GK 1010/6
20 6 35 65–70 146781 15637-1 44 000 30 000 5 GK 1020/6
13 - 10 6 35 65–70 146798 - 44 000 30 000 5 GK 1310/6
25 6 35 65–70 146804 - 44 000 30 000 5 GK 1325/6
15 - 10 6 35 65–70 146811 15637-1 36 000 26 000 5 GK 1510/6
30 6 35 65–70 146828 15637-1 36 000 26 000 5 GK 1530/6
19 - 25 6 35 65–70 146835 - 30 000 20 000 5 GK 1925/6
22 - 20 6 35 65–70 146842 15637-1 26 000 18 000 5 GK 2220/6
80 146859 15637-1 26 000 18 000 5 GK 2220/6 H
25 - 25 6 35 65–70 146866 - 22 900 16 000 5 GK 2525/6
30 - 20 6 35 65–70 146873 15637-1 19 100 13 000 5 GK 3020/6
30 6 35 65–70 146880 15637-1 19 100 13 000 5 GK 3030/6
30 6 35 80 146897 15637-1 19 100 13 000 5 GK 3030/6 H
38 - 25 6 35 65–70 146903 - 15 900 10 000 5 GK 3825/6
45 - 30 6 35 65–70 146927 15637-1 12 700 8 500 5 GK 4530/6
80 146934 15637-1 12 700 8 500 5 GK 4530/6 H
51 - 25 6 35 65–70 146941 - 11 200 7 500 5 GK 5125/6
60 - 30 6 35 65–70 146958 15637-1 9 500 6 500 5 GK 6030/6
8 35 65–70 146965 15637-1 9 500 6 500 5 GK 6030/8
75 - 30 8 35 65–70 146972 15637-1 7 600 5 000 5 GK 7530/8
100 - 40 8 35 65–70 146989 15637-1 5 700 4 000 5 GK 10040/8
Kształt stożkowy
20 14 63 6 40 65–70 147078 - 26 000 19 000 5 GK 201463/6
29 22 30 6 40 65–70 147085 - 19 100 13 000 5 GK 292230/6
36 22 60 6 40 65–70 147092 - 15 900 10 000 5 GK 362260/6

Strona Katalog
68 4
