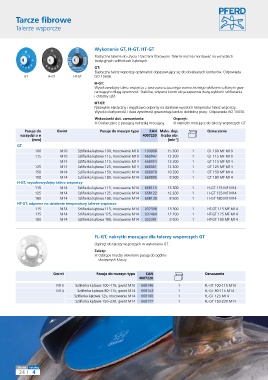

Page 280 - Pferd

Tarcze fibrowe

Talerze wsporcze

Wykonanie GT, H-GT, HT-GT
Elastyczne talerze do użycia z tarczami fibrowymi. Talerze można montować na wszystkich
tradycyjnych szlifierkach kątowych.
GT:
Elastyczny talerz wsporczy optymalnie dopasowujący się do obrabianych konturów. Odpowiada
GT H-GT HT-GT ISO 15636.
H-GT:
Wysokowydajny talerz wsporczy z tworzywa sztucznego wzmocnionego włóknem szklanym gwa-
rantującym długą żywotność. Stabilna, sztywna konstrukcja zapewnia dużą szybkość szlifowania
i chłodny szlif.
HT-GT:
Niezwykle elastyczny i wyjątkowo odporny na działanie wysokich temperatur talerz wsporczy.
Wysoka elastyczność i duża żywotność gwarantują bardzo dokładną pracę. Odpowiada ISO 15636.
Wskazówki dot. zamawiania: Osprzęt:
■ Dostarczane z pasującą nakrętką mocującą. ■ Nakrętki mocujące do talerzy wsporczych GT
Pasuje do Gwint Pasuje do maszyn typu EAN Maks. dop. Oznaczenie
narzędzi o ø 4007220 liczba obr.
-1
[mm] [min ]
GT
100 M10 Szlifierka kątowa 100, mocowanie M10 100998 15 300 1 GT 100 MF M10
115 M10 Szlifierka kątowa 115, mocowanie M10 668047 13 300 1 GT 115 MF M10
M14 Szlifierka kątowa 115, mocowanie M14 668054 13 300 1 GT 115 MF M14
125 M14 Szlifierka kątowa 125, mocowanie M14 668061 12 200 1 GT 125 MF M14
150 M14 Szlifierka kątowa 150, mocowanie M14 668078 10 200 1 GT 150 MF M14
180 M14 Szlifierka kątowa 180, mocowanie M14 668085 8 500 1 GT 180 MF M14
H-GT, wysokowydajny talerz wsporczy
115 M14 Szlifierka kątowa 115, mocowanie M14 668115 13 300 1 H-GT 115 MF M14
125 M14 Szlifierka kątowa 125, mocowanie M14 668122 12 200 1 H-GT 125 MF M14
180 M14 Szlifierka kątowa 180, mocowanie M14 668139 8 500 1 H-GT 180 MF M14
HT-GT, odporne na działanie temperatury talerze wsporcze
115 M14 Szlifierka kątowa 115, mocowanie M14 032398 13 300 1 HT-GT 115 MF M14
125 M14 Szlifierka kątowa 125, mocowanie M14 032404 12 200 1 HT-GT 125 MF M14
180 M14 Szlifierka kątowa 180, mocowanie M14 032381 8 500 1 HT-GT 180 MF M14

FL-GT, nakrętki mocujące dla talerzy wsporczych GT
Osprzęt do talerzy wsporczych w wykonaniu GT.
Zalety:
■ Odstępy między otworami pasują do ogólnie
dostępnych kluczy.

Gwint Pasuje do maszyn typu EAN Oznaczenie
4007220
M10 Szlifierka kątowa 100–115, gwint M10 668146 1 FL-GT 100-115 M10
M14 Szlifierka kątowa 80–115, gwint M14 668153 1 FL-GT 80-115 M14
Szlifierka kątowa 125, mocowanie M14 668160 1 FL-GT 125 M14
Szlifierka kątowa 150–230, gwint M14 668177 1 FL-GT 150-230 M14

Strona Katalog
24 4
