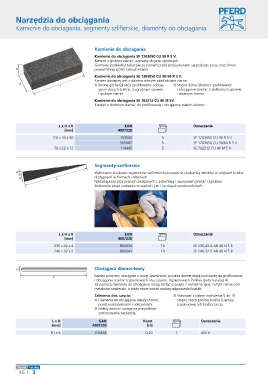

Page 254 - Pferd
P. 254
Narzędzia do obciągania
Kamienie do obciagania, segmenty szlifierskie, diamenty do obciągania
Kamienie do obciagania
Kamienie do obciągania SE 1203050 CU 30 R 5 V:
Kamień o grubym ziarnie, używany do prac zgrubnych.
Gumowa podkładka zabezpiecza kamień przed przesuwaniem się podczas pracy oraz chroni
H powierzchnię przed zabrudzeniami.
Kamienie do obciągania SE 1203050 CU 30/60 R 5 V:
Kamień dostępny jest z dwoma różnymi wielkościami ziarna:
B L ■ Strona górna (grube): profilowanie i obcią- ■ Strona dolna (drobne): profilowanie
ganie dużych ściernic o zgrubnym spoiwie i obciąganie ściernic o delikatnym spoiwie
i grubym ziarnie i drobnym ziarnie
Kamienie do obciągania SE 702212 CU 46 M 5V
Kamień o drobnym ziarnie, do profilowania i obciągania małych ściernic.
L x H x B EAN Oznaczenie
[mm] 4007220
120 x 30 x 50 103500 5 SE 1203050 CU 30 R 5 V
505687 5 SE 1203050 CU 30/60 R 5 V
70 x 22 x 12 114445 5 SE 702212 CU 46 M 5 V
Segmenty szlifierskie
H Wykonanie stożkowe segmentów szlifierskich pozwala na znakomitą obróbkę w miejsach trudno
B L dostępnych w formach i rdzeniach.
Niezastąpione przy pracach związanych z przeróbką i usuwaniem przejść i zgrubień.
Znakomita praca zarówno na wąskich, jak i na dużych powierzchniach.
L x H x B EAN Oznaczenie
[mm] 4007220
235 x 42 x 4 800034 10 SE 235-42-4 AN 46 N 5 B
246 x 32 x 5 800041 10 SE 246-32-5 AN 46 N 5 B
D Obciągacz diamentowy
L Bardzo poręczny obciągacz o dużej żywotności, posiada diamentową końcówkę do profilowania
i obciągania ściernic trzpieniowych oraz ściernic trzpieniowych Poliflex (patrz katalog 4).
Za pomocą diamentu do obciągania mogą zostać usunięte z narzędzia tępe, zużyte ziarna oraz
metalowe cząsteczki, a także może zostać nadany odpowiedni kształt.
Zalecenia dot. użycia: ■ Stosować z kątem nachylenia 5 do 15
■ Diamenty do obciągania należy chronić stopni, nieco poniżej środka ściernicy
przed uszkodzeniami i uderzeniami. trzpieniowej lub środka tarczy.
■ Należy zwrócić uwagę na prawidłowe
zamocowanie narzędzia.
L x D EAN Karat Oznaczenie
[mm] 4007220 [ct]
81 x 6 103494 0,20 1 400 B
Strona Katalog
46 3
