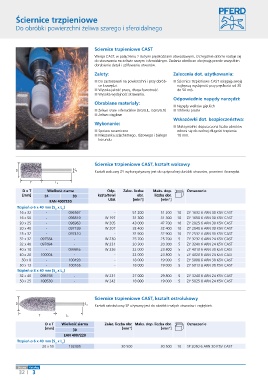

Ściernice trzpieniowe

Do obróbki powierzchni żeliwa szarego i sferoidalnego

Ściernice trzpieniowe CAST
Wersja CAST, w połączeniu z dużymi prędkościami obwodowymi, szczególnie dobrze nadaje się
do stosowania na żeliwie szarym i sferoidalnym. Zadania obróbcze obejmują przede wszystkim
obrabianie detali i szlifowanie otworów.

Zalety: Zalecenia dot. użytkowania:
■ Do zastosowań na powierzchni i przy obrób- ■ Ściernice trzpieniowe CAST osiągają swoją
ce krawędzi. najlepszą wydajność przy prędkości od 30
■ Wysoka jakość pracy, długa żywotność. do 50 m/s.
■ Wysoka wydajność skrawania.
Odpowiednie napędy narzędzi:
Obrabiane materiały:
■ Napędy wałków giętkich
■ Żeliwo szare i sferoidalne (GG/GJL, GGG/GJS) ■ Szlifierki proste
■ Żeliwo ciągliwe
Wskazówki dot. bezpieczeństwa:
Wykonanie:
■ Maksymalnie dopuszczona liczba obrotów
■ Spoiwo ceramiczne odnosi się do wolnej długości trzpienia
■ Mieszanka szlachetnego, różowego i białego 10 mm.
korundu

Ściernice trzpieniowe CAST, kształt walcowy
D S d Kształt walcowy ZY wykorzystywany jest do optymalnej obróbki otworów, promieni i krawędzi.

T L 2
D x T Wielkość ziarna Odp. Zalec. liczba Maks. dop. Oznaczenie
[mm] 24 30 kształtowi obr. liczba obr.
-1
-1
EAN 4007220 USA [min ] [min ]
Trzpień ø 6 x 40 mm [S x L ]
d 2
16 x 32 - 096567 - 51 200 51 200 10 ZY 1632 6 ARN 30 K5V CAST
16 x 50 - 096819 W 197 31 300 31 300 10 ZY 1650 6 ARN 30 K5V CAST
20 x 25 - 096963 W 205 43 000 47 700 10 ZY 2025 6 ARN 30 K5V CAST
20 x 40 - 097199 W 207 32 400 32 400 10 ZY 2040 6 ARN 30 K5V CAST
25 x 32 - 097410 - 32 900 32 900 10 ZY 2532 6 ARN 30 K5V CAST
32 x 32 097564 - W 230 25 700 25 700 5 ZY 3232 6 ARN 24 K5V CAST
32 x 40 097694 - W 231 20 300 20 300 5 ZY 3240 6 ARN 24 K5V CAST
40 x 10 - 099865 W 236 22 000 23 800 5 ZY 4010 6 ARN 30 K5V CAST
40 x 20 100004 - - 22 000 23 800 5 ZY 4020 6 ARN 24 K5V CAST
50 x 8 - 100493 - 18 000 19 000 5 ZY 5008 6 ARN 30 K5V CAST
50 x 13 - 100165 - 18 000 19 000 5 ZY 5013 6 ARN 30 K5V CAST
Trzpień ø 8 x 40 mm [S x L ]
d 2
32 x 40 098158 - W 231 27 000 29 800 5 ZY 3240 8 ARN 24 K5V CAST
50 x 25 100530 - W 242 18 000 19 000 5 ZY 5025 8 ARN 24 K5V CAST

Ściernice trzpieniowe CAST, kształt ostrołukowy
D S d Kształt ostrołukowy SP używany jest do obróbki małych otworów i zagłębień.

T L 2
D x T Wielkość ziarna Zalec. liczba obr. Maks. dop. liczba obr. Oznaczenie
[mm] 30 [min ] [min ]
-1
-1
EAN 4007220
Trzpień ø 6 x 40 mm [S x L ]
d 2
20 x 50 102305 30 500 30 500 10 SP 2050 6 ARN 30 K5V CAST
