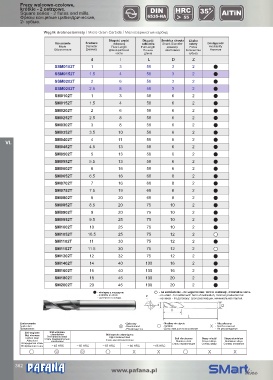

Page 364 - Pafana

Frezy walcowo-czołowe,
krótkie - 2 ostrzowe. DIN HRC 0
Square series - 2 flutes end mills. 35 AlTiN
Фрезы концевые цилиндрические, 6535-HA 55
2- зубые.

Węglik drobnoziarnisty / Micro Grain Carbide / Мелкозернистый карбид
Długość części Długość Średnica chwytu Liczba
Oznaczenie Średnica roboczej całkowita Shank Diameter ostrzy Dostępność
Mode Diameter Flute Length Full Length Диаметр Flutes Availability
Обозначение Диаметр Длина рабочей Полная хвостовика Количество Наличие
части длина зубьев
d l L D Z
SSM0102T 1 3 50 3 2
SSM0152T 1.5 4 50 3 2
SSM0202T 2 6 50 3 2
SSM0252T 2.5 8 50 3 2
SM0102T 1 3 50 6 2
SM0152T 1.5 4 50 6 2
SM0202T 2 6 50 6 2
SM0252T 2.5 8 50 6 2
SM0302T 3 8 50 6 2
SM0352T 3.5 10 50 6 2
SM0402T 4 11 50 6 2
VI.
SM0452T 4.5 13 50 6 2
SM0502T 5 13 50 6 2
SM0552T 5.5 13 50 6 2
SM0602T 6 16 50 6 2
SM0652T 6.5 16 60 8 2
SM0702T 7 16 60 8 2
SM0752T 7.5 19 60 8 2
SM0802T 8 20 60 8 2
SM0852T 8.5 20 75 10 2
SM0902T 9 20 75 10 2
SM0952T 9.5 25 75 10 2
SM1002T 10 25 75 10 2
SM1052T 10.5 25 75 12 2
SM1102T 11 30 75 12 2
SM1152T 11.5 30 75 12 2
SM1202T 12 32 75 12 2
SM1402T 14 40 100 16 2
SM1602T 16 40 100 16 2
SM1802T 18 45 100 20 2
SM2002T 20 45 100 20 2
- dostępny z magazynu. - na zamówienie - do uzgodnienia: termin realizacji, minimalna seria.
- available on stock. z - on order - for settlement: term of realisation, minimal production lot.
- доступен со склада . - на заказ - по договору: срок реализации , минимальная партия .

d D
l
L
Zastosowanie: - Zalecany - Możliwy do użycia - Nie polecany
Application: - Recommend - Suitable X - Not Recommend
Применение : - Рекомендуется - Допустимо для использования - Не рекомендуется
Stal węglowa Stal wstępnie
Stal stopowa utwardzona Stal wysoko utwardzona
Pre-hardened steel
Carbon steel Сталь предварительно High-hardened steel Stal nierdzewna Stopy miedzi Stopy aluminium
Alloy steel закаленная Сталь высокозакаленная Stainless steel Cooper alloys Aluminium alloys
Углеродистая сталь Сталь нержавеющая Сплавы меди Сплавы алюминия
Легированная сталь ~ 45 HRC ~ 50 HRC ~ 55 HRC ~ 60 HRC ~ 65 HRC
X X X X
® ® ®
