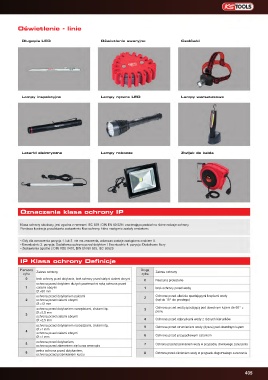

Oświetlenie - linie

Długopis LED Oświetlenie awaryjne Czołówki

Lampy inspekcyjne Lampy ręczne LED Lampy warsztatowe

Latarki elektryczne Lampy robocze Zwijak do kabla

Oznaczenia klasa ochrony IP

Klasa ochrony obudowy, jest zgodna z normami IEC 529 i DIN EN 60 529 i zawierająca podział na różne rodzaje ochrony.
Poniższa ilustracja przedstawia zestawienie klas ochrony, która następnie zostały omówione.

• Gdy dla oznaczenia pozycja 1. lub 2. nie ma znaczenia, wówczas zostaje zastąpiona znakiem X.
• Ewentualnie 3. pozycja: Dodatkowa ochrona przed dotykiem / Ewentualnie 4. pozycja: Dodatkowe litery
• Zestawienie zgodne z DIN VDE 0470, DIN EN 60 529, IEC 60529

IP Klasa ochrony Definicje

Pierwsza Zakres ochrony Druga Zakres ochrony
cyfra cyfra
0 brak ochrony przed dotykanie, brak ochrony przed stałymi ciałami obcymi 0 Nessuna protezione
ochrona przed dotykiem dużych powierzchni ręką ochrona przed
1 ciałami obcymi 1 brak ochrony przed wodą
Ø >50 mm
ochrona przed dotykaniem palcami 2 Ochrona przed ukośnie spadającymi kroplami wody
2 ochrona przed ciałami obcymi (kąt do 15° do prostego)
Ø >12 mm
ochrona przed dotykaniem narzędziami, drutami itp. 3 Ochrona przed wodą spadającą pod dowolnym kątem do 60° z
Ø >2,5 mm pionu
3
ochrona przed ciałami obcymi
Ø >2,5 mm 4 Ochrona przed odpryskami wody z różnych kierunków
ochrona przed dotykaniem narzędziami, drutami itp. 5 Ochrona przed strumieniem wody (dysza) pod dowolnym kątem
Ø >1 mm
4
ochrona przed ciałami obcymi
Ø >1 mm 6 Ochrona przed przypadkowym zalaniem
ochrona przed dotykaniem,
5 7 Ochrona przed przenikaniem wody w przypadku chwilowego zanurzenia
ochrona przed zbieraniem się kurzu wewnątrz
pełna ochrona przed dotykaniem,
6 8 Ochrona przed ciśnieniem wody w przypadu długotrwałego zanurzania
ochrona przed przenikaniem kurzu
405
