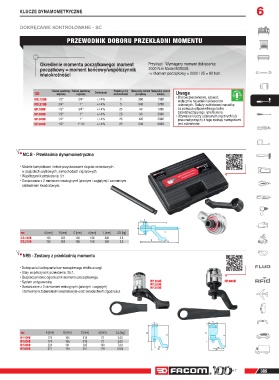

KLUCZE DYNAMOMETRYCZNE
DOKRĘCANIE KONTROLOWANE - SC 6

PRZEWODNIK DOBORU PRZEKŁADNI MOMENTU

Określenie momentu początkowego: moment Przykład: Wymagany moment dokręcenia:
początkowy = moment końcowy/współczynnik 2000 N.m Model NP.300B
wielokrotności –> Moment początkowy = 2000 / 25 = 80 N.m.

Zabierak kwadratowy Zabierak kwadratowy Współczynnik Maksymalny moment Maksymalny moment
F wejściowy wyjściowy Dokładność wielokrotności początkowy końcowy Uwaga
• Dla bezpieczeństwa, używać
MC.130B 1/2" 3/4" +/-4% 5 260 1300 wyłącznie nasadek i akcesoriów
MC.270B 3/4" 1" +/-4% 5 540 2700 udarowych. Należy zablokować nasadkę
NP.100B 1/2" 3/4" +/-4% 25 40 1000 za pomocą odpowiedniego kołka
zabezpieczającego i pierścienia.
NP.200B 1/2" 1" +/-4% 25 80 2000 • Używanie kluczy udarowych (ręcznych lub
NP.300B 1/2" 1" +/-4% 25 120 3000 pneumatycznych) z tego rodzaju narzędziami
NP.600B 1/2" 1"1/2 +/-4% 25 240 6000 jest zabronione.

MC.B - Przekładnia dynamometryczna

• Modele kompaktowe i lekkie przystosowane do prac serwisowych
w pojazdach użytkowych, samochodach ciężarowych.
• Współczynnik przełożenia: 5:1.
• Dostarczane z 2 ramionami reakcyjnymi (prostym i zagiętym) i zamiennym
zabierakiem kwadratowym.

d

A
A [mm] B [mm] C [mm] d [mm] L [mm] [kg] C
MC.130B 126 263 180 106 396 3.8 B
MC.270B 128 263 186 106 396 3.8 D

NP.B - Zestawy z przekładnią momentu

• Dokręcanie i odkręcanie bez zewnętrznego źródła energii.
• Stały współczynnik przełożenia: 25:1.
• Bezpieczeństwo: ogranicznik momentu początkowego.
• System antypowrotny. NP.100B NP.600B
• Dostarczane z 2 ramionami reakcyjnymi (prostym i zagiętym) NP.200B
NP.300B
i zamiennym zabierakiem kwadratowym oraz świadectwem zgodności.

d
d
A [mm] B [mm] C [mm] d [mm] [kg] A A
C C
NP.100B 174 165 218 72 3,00
NP.200B 174 165 218 72 3,00
NP.300B 224 141 285 108 7,00
NP.600B 271 154 351 119 10,60 D B D B

384 L AT 385
