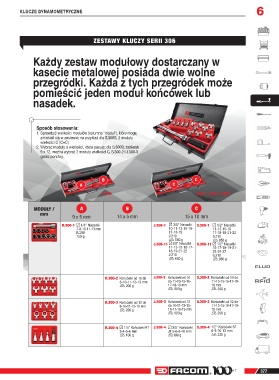

KLUCZE DYNAMOMETRYCZNE

ZESTAWY KLUCZY SERII 306 6

Każdy zestaw modułowy dostarczany w

kasecie metalowej posiada dwie wolne
przegródki. Każda z tych przegródek może

pomieścić jeden moduł końcówek lub

nasadek.

Sposób stosowania:
1. Sprawdzić wielkości modułów (kolumna “moduł”), które mogą
zmieścić się w zestawie; na przykład dla S.300B, 2 moduły
wielkości C (C+C).
2. Wybrać moduły o wielkości, która pasuje; dla S.300B, zabierak
9 x 12, można wybrać 2 moduły wielkości C, S.300-2 i J.300-3
(patrz poniżej).

B C
A C
R.300B J.300B - J.310B - S.300B

MODUŁY / A B C
mm
9 x 5 mm 14 x 5 mm 15 x 10 mm

R.300-1 L 1/4" Nasadki J.300-1 L 3/8" Nasadki S.300-1 L 1/2" Nasadki
7-8-10-11-13 mm 10-11-13-15-16- 11-13-15-16
R.209 17-18-19 17-18-19-21-22
150 g J.210 S.210
D 540 g D 850 g
J.300-11 L3/8" Nasadki S.300-11 L 1/2" Nasadki
11-13-15-16-17- 16-17-18-19-21-
18-19-21-22 22-24-27
J.210 S.210
D 680 g D 980 g

R.300-2 Końcówki od 10 do J.300-2 Końcówki od 10 S.300-2 Końcówki od 10 do
8-10-11-12-13 mm do 11-13-15-16- 11-13-15-16-17-18-
D 200 g 17-18-19 mm 19 mm
D 380 g D 350 g

R.300-3 Końcówki od 12 do J.300-3 Końcówki od 12 S.300-3 Końcówki od 12 do
8-10-11-12-13 mm do 10-11-13-15- 11-13-15-16-17-18-
D 200 g 16-17-18-19 mm 19 mm
D 380 g D 350 g

R.300-4 L 1/4" Końcówki RT J.300-4 L 3/8" Końcówki S.300-4 1/2" Końcówki ST
3-4-5-6 mm JT 5-6-8-10 mm 6-8-10-12 mm
D 100 g D190 g D 330 g

376 L AT 377
