USŁUGI FACOM

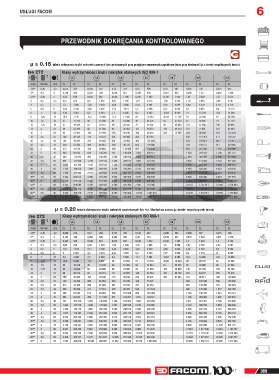

PRZEWODNIK DOKRĘCANIA KONTROLOWANEGO 6
ISO
µ = 0.15 tabela dokręcania śrub i nakrętek czarnych lub cynkowanych przy przyjętym smarowaniu zgrubnym (stan przy dostawie) (µ = średni współczynnik tarcia)
Iso 272 Klasy wytrzymałości śrub i nakrętek stalowych ISO 898-1
* **
5,6 5,8 6,8 8,8 9,8 10,9 12,9
d mm ISO mm mm Cs Fo Cs Fo Cs Fo Cs Fo Cs Fo Cs Fo Cs Fo
1,6** 0,35 3,2 0,075 234 0,105 327 0,12 374 0,16 499 0,18 561 0,235 732 0,275 857
2** 0,4 4 0,159 388 0,222 544 0,254 621 0,339 829 0,381 932 0,498 1 217 0,582 1 424
2,5** 0,45 5 0,33 648 0,463 907 0,529 1 036 0,705 1 382 0,793 1 555 1,04 2 030 1,21 2 375
3 0,5 5,5 0,57 972 0,8 1 362 0,91 1 556 1,21 2 075 1,38 2 335 1,79 3 048 2,09 3 567
4 0,7 7 1,3 1 685 1,83 2 359 2,09 2 696 2,78 3 594 3,16 4 044 4,09 5 279 4,79 6 178
5 0,8 8 2,59 2 759 3,62 3 862 4,14 4 414 5,5 5 886 6,27 6 626 8,1 8 645 9,5 10 116
6 1 10 4,49 3 891 6,2 5 448 7,1 6 226 9,5 8 302 10,84 9 334 14 12 194 16,4 14 269
8 1,25 13 10,9 7 145 15,2 10 003 17,4 11 432 23 15 242 26,34 17 146 34 22 388 40 26 198
10 1,5 16 21 11 379 30 15 930 34 18 206 46 24 275 52 27 313 67 35 655 79 41 724
12 1,75 18 37 16 594 52 23 231 59 26 550 79 35 401 90 39 835 116 51 995 136 60 845
14 2 21 59 22 789 83 31 905 95 36 463 127 48 618 143 54 570 187 71408 219 83 563
16 2 24 93 31 385 130 43 939 148 50 216 198 66 955 224 75 422 291 98 340 341 115 079
18 2,5 27 128 38 123 179 53 373 205 60 998 283 83 746 402 119 454 471 139 787
20 2,5 30 182 49 039 254 68 655 291 78 463 402 107 941 570 153 657 667 179 811
22 2,5 34 250 61 326 350 85 857 400 98 123 552 134 806 783 192 157 917 224 865
24 3 36 313 70 616 438 98 863 500 112 986 691 155 489 981 221 266 1 148 258 928
27 3 41 463 93 042 649 130 259 741 148 868 1 022 204 577 1 452 291 534 1 700 341 157
30 3,5 46 628 113 045 880 158 263 1 005 180 872 1 387 248 811 1 969 354 209 2 305 414 500
33 3,5 50 854 141 009 1 195 197 412 1 366 225 614 1 884 310 343 2 676 441 828 3 132 517 033
36 4 55 1 096 165 409 1 534 231 573 1 754 264 655 2 418 363 974 3 435 518 282 4 020 606 501
39 4 60 1 424 198 910 1 994 278 474 2 279 318 257 3 139 437 669 4 463 623 253 5 223 729 339
42** 4,5 65 1 760 227 588 2 464 318 624 2 816 364 141 3 872 500 694 5 515 713 110 6 453 834 491
45** 4,5 70 2 203 266 613 3 085 373 258 3 525 426 580 4 847 586 548 6 903 835 386 8 079 977 579
48** 5 75 2 659 299 530 3 722 419 342 4 254 479 248 5 849 658 966 8 330 938 528 9 748 1 098 277
52** 5 80 3 425 359 684 4 795 503 558 5 480 575 495 7 335 791 306 10 731 1 127 011 12 558 1 318 843
56** 5,5 85 4 270 415 172 5 978 581 240 6 832 664 275 9 394 913 378 13 379 1 300 871 15 656 1 522 296
60** 5,5 90 5 306 485 416 7 428 679 583 8 490 776 666 11 673 1 067 916 16 625 1 520 971 19 455 1 779 860
64** 6 95 6 382 548 969 8 935 768 556 10 212 878 350 14 041 1 207 731 19 998 1 720 102 23 402 2 012 885
µ = 0.20 tabela dokręcania śrub i nakrętek powlekanych lub nie. Montaż na sucho (µ=średni współczynnik tarcia)
Iso 272 Klasy wytrzymałości śrub i nakrętek stalowych ISO 898-1
* **
5,6 5,8 6,8 8,8 9,8 10,9 12,9
d mm ISO mm mm Cs Fo Cs Fo Cs Fo Cs Fo Cs Fo Cs Fo Cs Fo
1,6** 0,35 3,2 0,086 210 0,12 294 0,137 335 0,183 447 0,206 503 0,269 657 0,315 769
2** 0,4 4 0,183 349 0,256 488 0,293 558 0,39 744 0,439 837 0,573 1 093 0,671 1 279
2,5** 0,45 5 0,383 582 0,536 815 0,612 931 0,816 1 242 0,918 1 397 1,2 1 824 1,4 2 134
3 0,5 5,5 0,66 874 0,92 1 224 1,06 1 399 1,41 1 866 1,6 2 099 2,07 2 740 2,43 3 207
4 0,7 7 1,51 1 514 2,11 2 120 2,42 2 422 3,22 3 230 3,66 3 635 4,74 4 744 5,5 5 552
5 0,8 8 3 2 481 4,2 3 473 4,81 3 970 6,4 5 293 7,27 5 958 9,4 7 774 11 9 098
6 1 10 5,2 3 498 7,2 4 893 8,3 5 598 11,1 7 464 12,57 8 392 16,3 10 962 19,1 12 828
8 1,25 13 12,6 6 426 17,7 8 997 20 10 283 27 13 710 30,62 15 423 39 20 137 46 23 565
10 1,5 16 25 10 238 35 14 334 40 16 382 53 21 843 61 24 575 78 32 082 92 37 542
12 1,75 18 43 14 934 60 20 908 69 23 895 92 31 860 105 35 849 136 46 795 159 54 760
14 2 21 69 20 514 97 28 719 111 32 822 148 43 763 167 49 142 218 64 277 255 75 218
16 2 24 108 28 280 152 39 592 174 45 248 232 60 331 262 67 944 341 88 611 399 103 694
18 2,5 27 149 34 324 209 48 054 239 54 919 330 75 421 469 107 549 549 125 856
20 2,5 30 213 44 188 298 61 863 341 70 700 471 97 253 667 138 456 781 162 023
22 2,5 34 293 55 298 411 77 418 470 88 478 648 121 574 920 173 269 1 077 202 762
24 3 36 366 63 630 513 89 083 586 101 809 809 140 084 1 148 199 376 1 343 233 313
27 3 41 544 83 910 762 117 474 871 134 257 1 201 184 517 1 706 262 920 1 997 307 672
30 3,5 46 737 101 914 1 032 142 679 1 180 163 062 1 628 224 292 2 311 319 331 2 704 373 685
33 3,5 50 1 004 127 210 1 406 178 094 1 607 203 536 2 216 279 953 3 148 398 593 3 684 466 438
36 4 55 1 288 149 174 1 803 208 844 2 060 238 679 2 840 328 236 4 036 467 413 4 723 546 973
39 4 60 1 677 179 487 2 348 251 282 2 683 287 179 3 697 394 919 5 255 562 393 6 150 658 119
42** 4,5 65 2 070 205 323 2 898 287 452 3 312 328 516 4 554 451 710 6 486 643 344 7 590 752 849
45** 4,5 70 2 596 240 641 3 635 336 897 4 154 385 025 5 712 529 410 8 136 754 008 9 520 882 350
48** 5 75 3 130 270 321 4 383 378 449 5 009 432 514 6 887 594 706 9 809 847 006 11 478 991 177
52** 5 80 4 041 324 763 5 657 454 668 6 465 519 620 8 889 714 478 12 661 1 017 590 14 816 1 190 797
56** 5,5 85 5 034 374 739 7 048 524 635 8 054 599 582 11 075 824 426 15 773 1 174 182 18 458 1 374 043
60** 5,5 90 6 266 438 337 8 772 613 672 10 026 701 340 13 785 964 342 19 634 1 373 457 22 976 1 607 237
64** 6 95 7 533 495 676 10 546 693 947 12 052 793 082 16 572 1 090 488 23 603 1 553 119 27 620 1 817 480
